HARMONIE

Estetică atemporală.

  • Cea mai flexibilă țiglă de acoperiș plat de acest tip, în format mic
  • Utilizabilă pentru aproape orice formă și înclinare
  • Joc mare de deplasare de 25 mm
  • Imagine de acoperire echilibrată și optimizată
  • Siguranță ridicată datorită suprapunerii cvadruple a fălțuirii de cap și de lateral
  • Diversitate mare de culoare datorită a 10 culori diferite
  • HARMONIE se potrivește fără cusură geometriei diferite de acoperiș și poate fi montată fără probleme, rapid și sigur

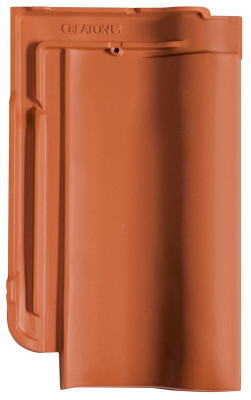

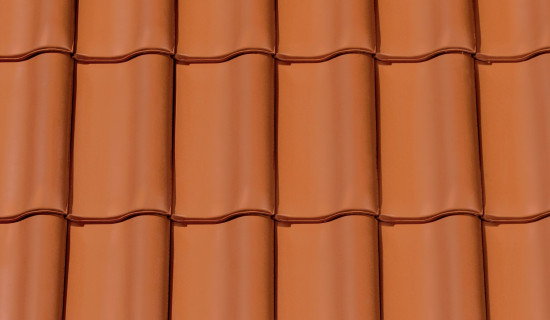

roşu natur
roşu natur
NUANCE roşu angoba
NUANCE roşu angoba
NUANCE Toscana angoba
NUANCE Toscana angoba
NUANCE roşu cupru angoba
NUANCE roşu cupru angoba
NUANCE roşu vin angoba
NUANCE roşu vin angoba
NUANCE maro închis angoba
NUANCE maro închis angoba
NUANCE ardezie angoba
NUANCE ardezie angoba
NUANCE negru mat
NUANCE negru mat
FINESSE negru smălţuit
FINESSE negru smălţuit

Date tehnice

Mărime (aprox.)250 x 410 mm
Lăţime de acoperire min. aprox.197 mm
Lăţime de acoperire medie aprox.199 mm
Lăţime de acoperire max. (aprox)201 mm
Dist. min. şipci (aprox.)328 mm
Lungime acoperire medie aprox.340 mm
Dist. max. şipci (aprox.)352 mm
Necesar min. de ţigle (aprox.)14.2 buc/m²
Necesar mediu de ţigle (aprox.)14.9 buc/m²
Zidărie max. aprox.15.6 buc/m²
Greutate/unitate de produs - buc. (aprox.)3.1 Kg/buc
greutate per m² (aprox.)46.2 kg/m²
greutate per pallet (aprox.)893 Kg
Buc. per mini-pack5 bucata
Buc per palet280 bucata

Schite tehnice

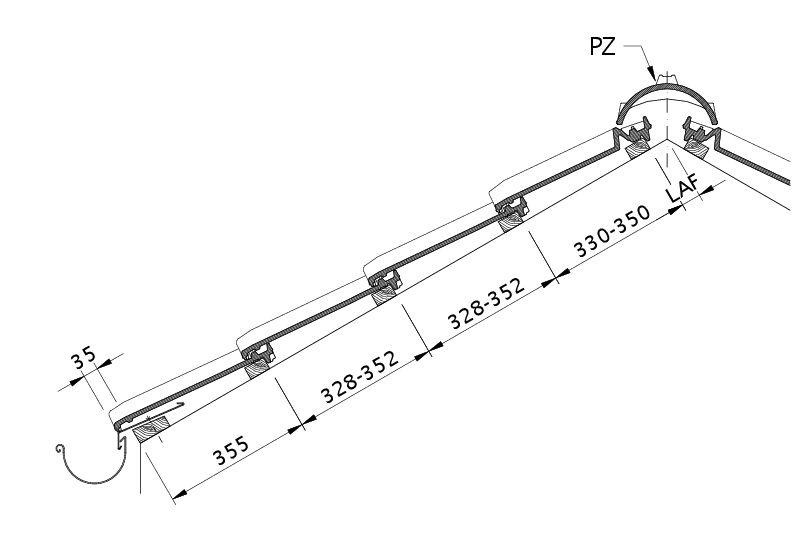

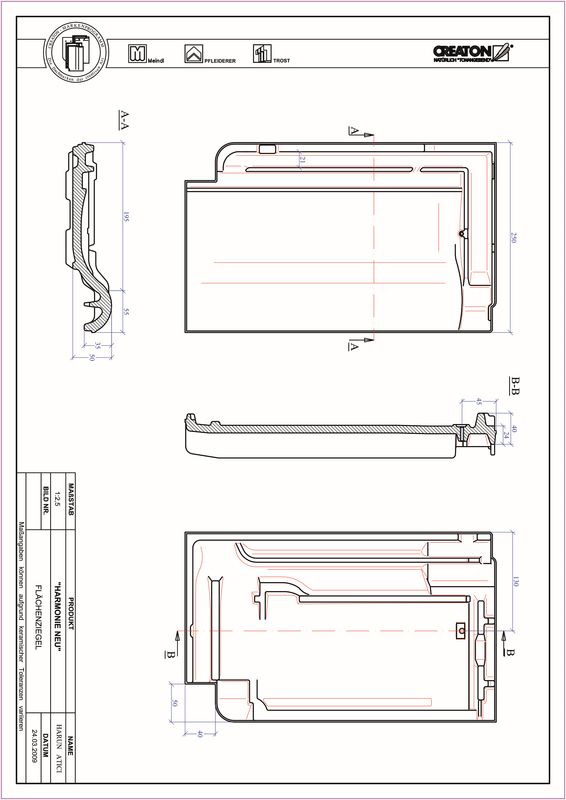

Desen tehnic produs HARMONIE DQF DQF
Desen tehnic produs HARMONIE DQF DQF

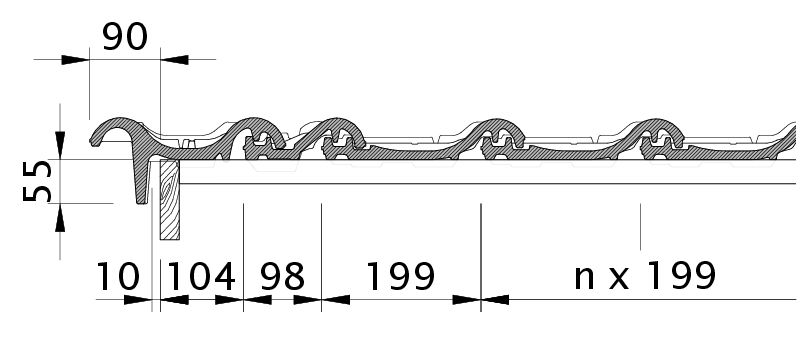

Desen tehnic produs HARMONIE Ţiglă laterală stânga OBL
Desen tehnic produs HARMONIE Ţiglă laterală stânga OBL

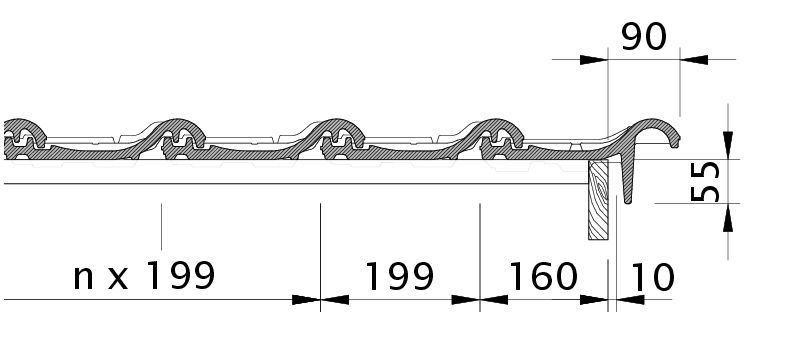

Desen tehnic produs HARMONIE Ţiglă laterală dreapta OBR
Desen tehnic produs HARMONIE Ţiglă laterală dreapta OBR

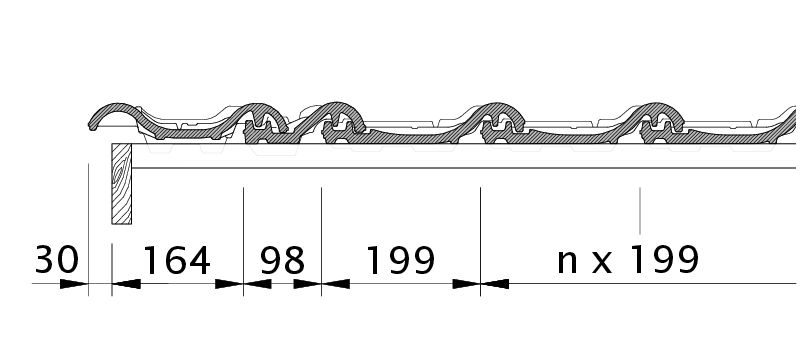

Desen tehnic produs HARMONIE Ţiglă laterală stânga cu proeminenţă ODL
Desen tehnic produs HARMONIE Ţiglă laterală stânga cu proeminenţă ODL

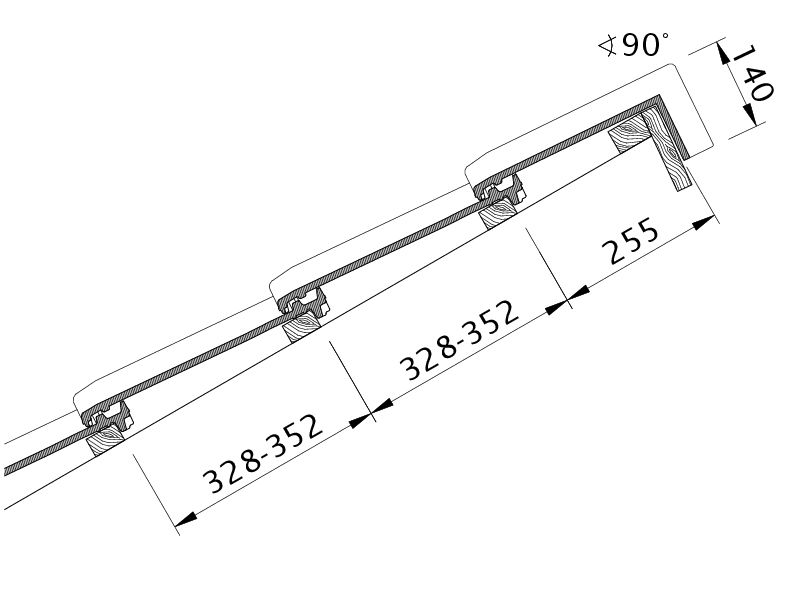

Desen tehnic produs HARMONIE PDA PDA
Desen tehnic produs HARMONIE PDA PDA

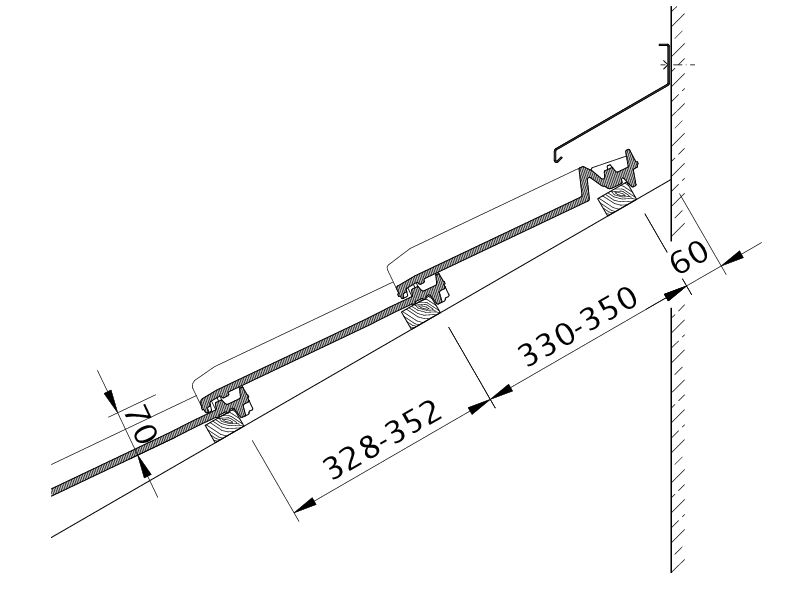

Desen tehnic produs HARMONIE WMF WMF
Desen tehnic produs HARMONIE WMF WMF

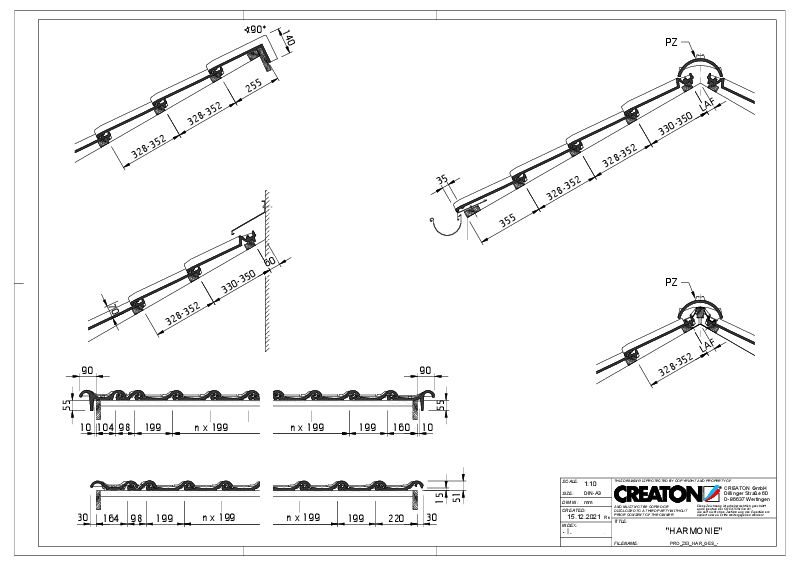

Drawing HARMONIE general view GES
Drawing HARMONIE general view GES

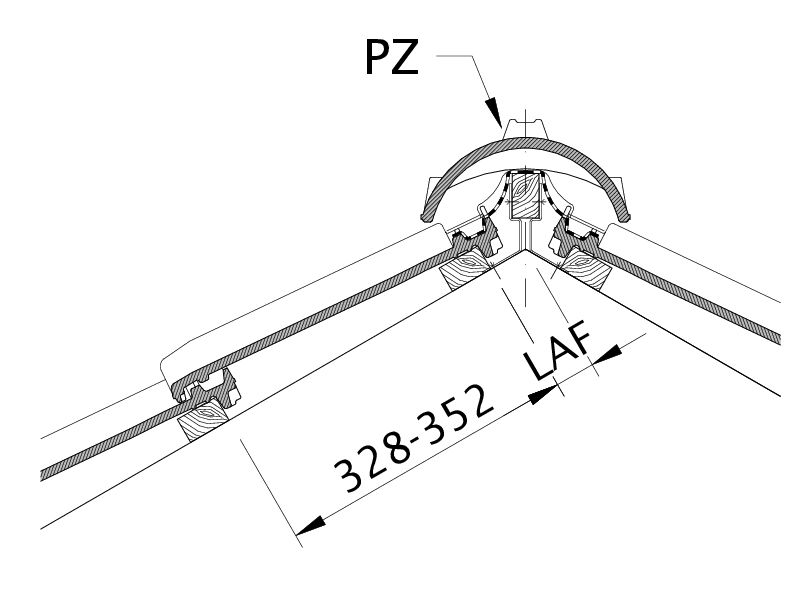

Desen tehnic produs HARMONIE DSC LAF
Desen tehnic produs HARMONIE DSC LAF
Desen tehnic produs HARMONIE Ţiglă laterală dreapta cu proeminenta dublă OFR
Desen tehnic produs HARMONIE Ţiglă laterală dreapta cu proeminenta dublă OFR

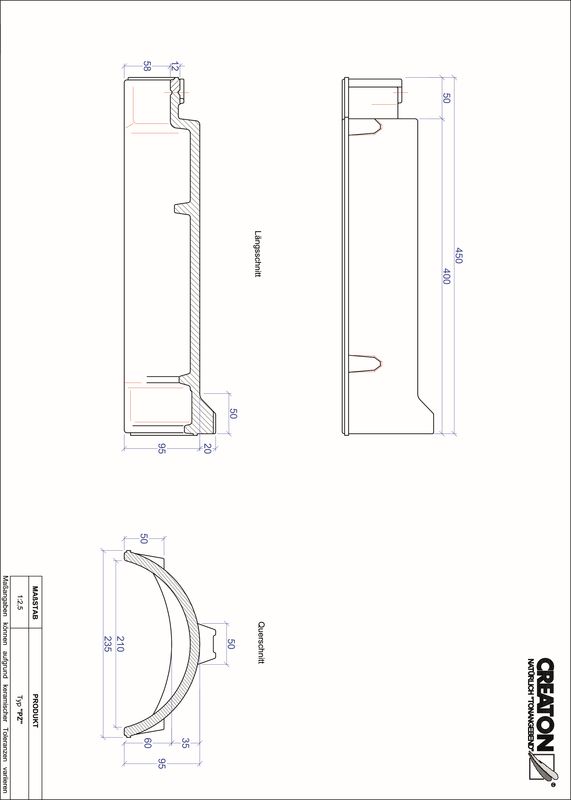

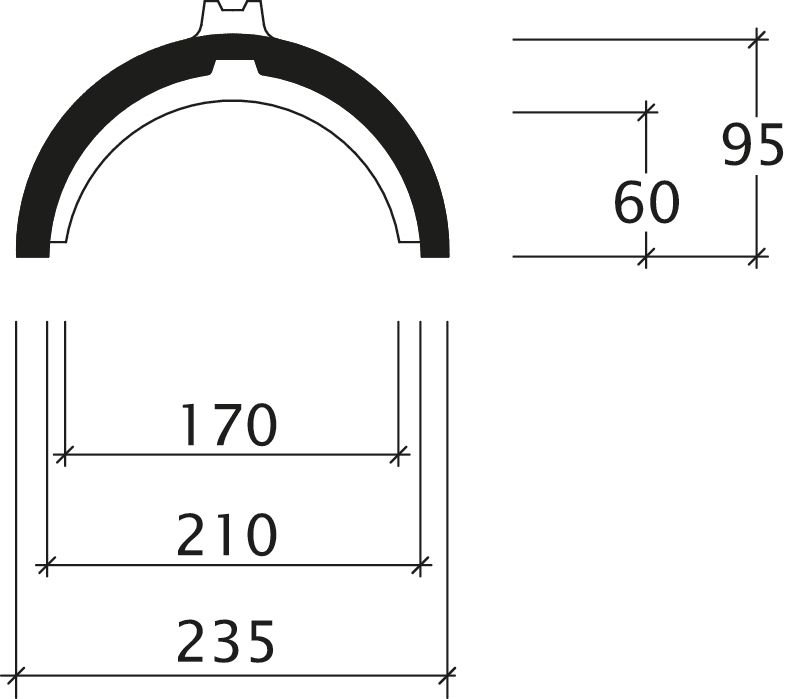

Desen tehnic produs Coamă si inceput de coama PZ-Firstziegel
Desen tehnic produs Coamă si inceput de coama PZ-Firstziegel

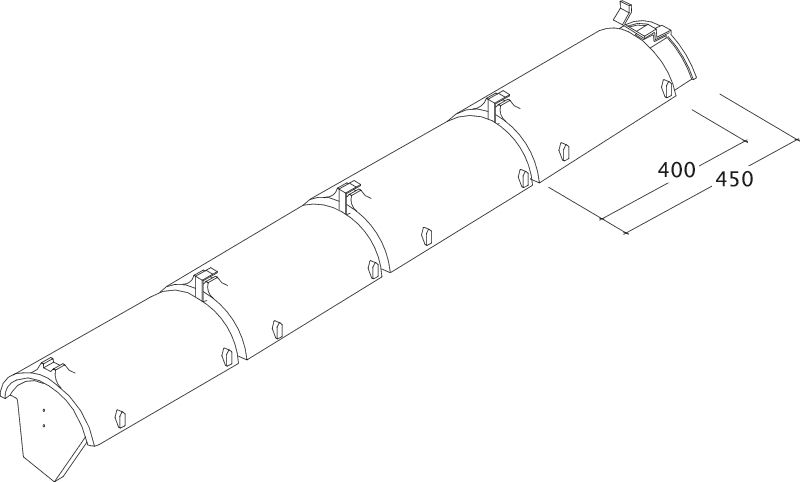

Desen tehnic produs Coamă si inceput de coama PZ-Firstziegel-Perspektive
Desen tehnic produs Coamă si inceput de coama PZ-Firstziegel-Perspektive

Informatii Tehnice

  • Desenul tehnic prezentat este doar un exemplu.
  • Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
  • Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
  • Please consider the sample letter for the standard CREATON roof pitches.

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 buc/mLAF6060555045403530302525
PZ 2.5 buc/mFLA100100959085807070605550
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 buc/mLAF6060554540353020151010
PZ 2.5 buc/mFLA11011010510095908080706560
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°
PZ 2.5 buc/mLAF55555040352520105
PZ 2.5 buc/mFLA120120115110105105959590

Gamă de accesorii

HAR. Ţiglă 1/2

HAR. Ţiglă 1/2

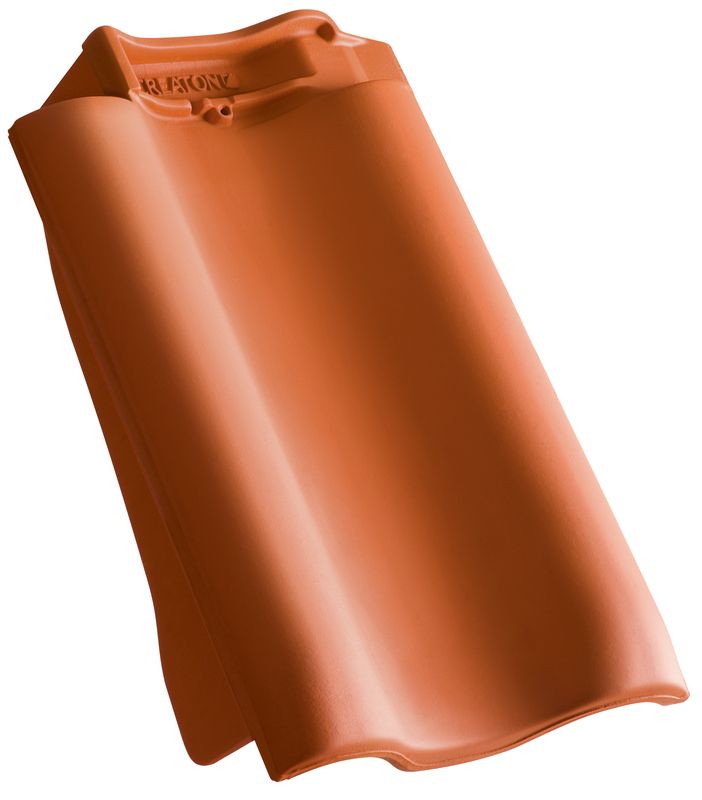

HAR Ţiglă laterală dreapta

HAR Ţiglă laterală dreapta

HAR Ţiglă laterală stânga

HAR Ţiglă laterală stânga

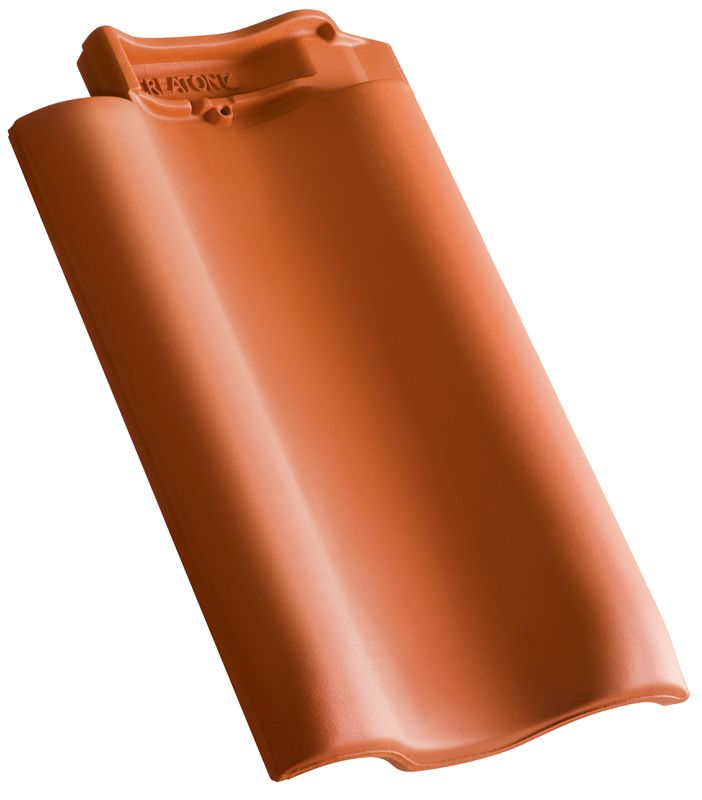

HAR Ţiglă cu proeminenţa dublă

HAR Ţiglă cu proeminenţa dublă

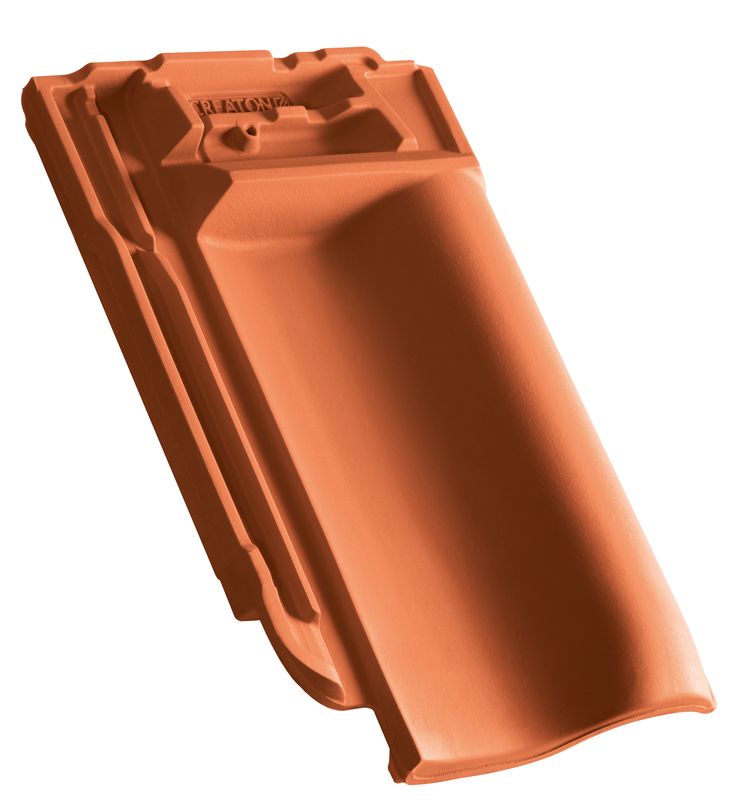

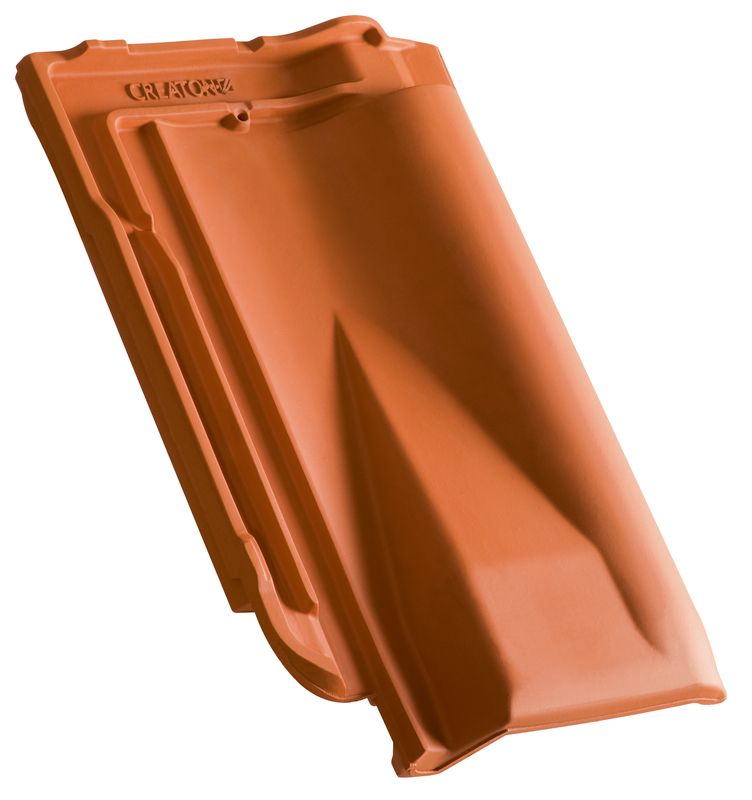

HAR Ţiglă de aerisire

HAR Ţiglă de aerisire

HAR Ţiglă de aerisire pentru conexiune la coamă

HAR Ţiglă de aerisire pentru conexiune la coamă

HAR Ţiglă 1/2 de aerisire pentru conexiune la coamă

HAR Ţiglă 1/2 de aerisire pentru conexiune la coamă

HAR Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

HAR Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

HAR Ţiglă laterală stânga de aerisire pentru conexiune la coamă

HAR Ţiglă laterală stânga de aerisire pentru conexiune la coamă

HAR Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

HAR Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

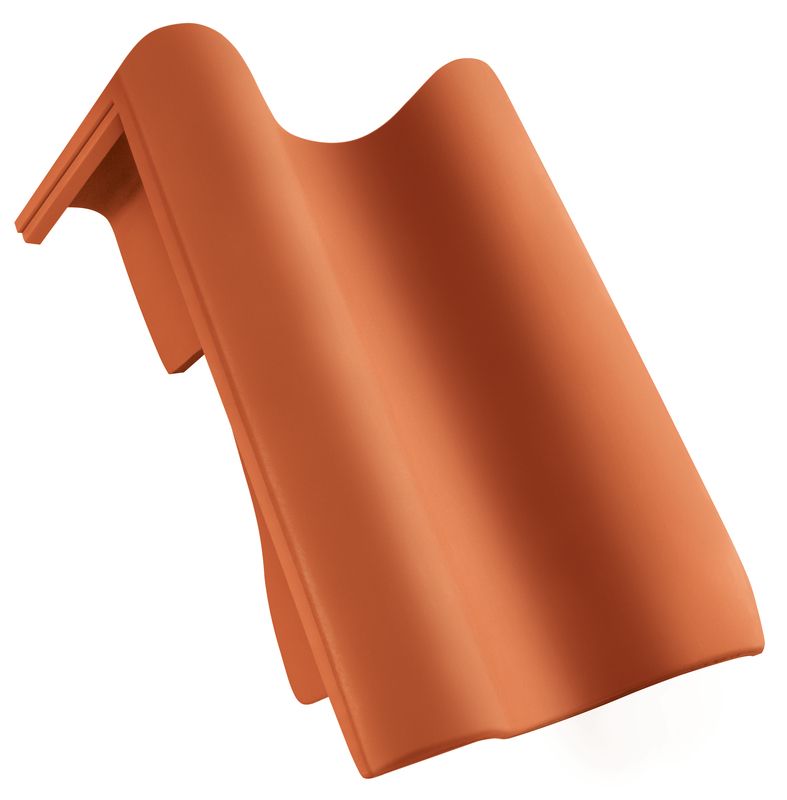

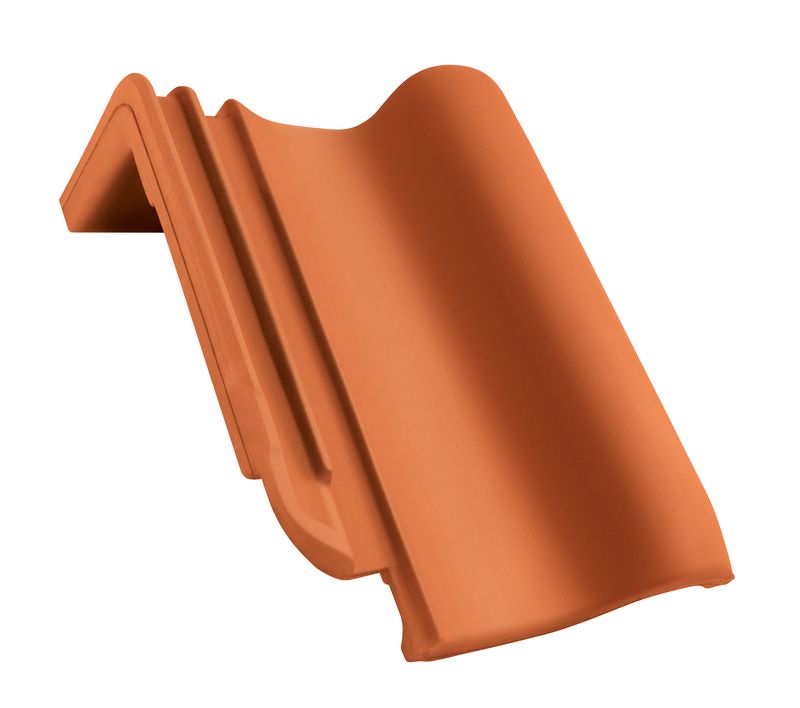

HAR Ţiglă cu versant standard

HAR Ţiglă cu versant standard

HAR Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

HAR Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

HAR Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

HAR Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

WER Ţiglă cu versant PDZ

WER Ţiglă cu versant PDZ

WER Element început/final de coamă PDZ

WER Element început/final de coamă PDZ

Clemă din aluminiu pentru coamă PI

Clemă din aluminiu pentru coamă PI

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

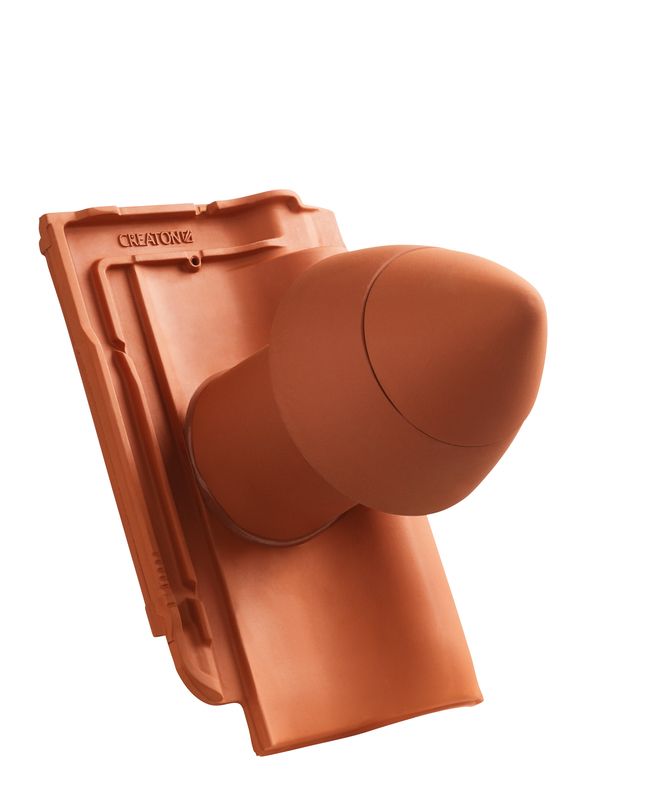

HAR. Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

HAR. Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

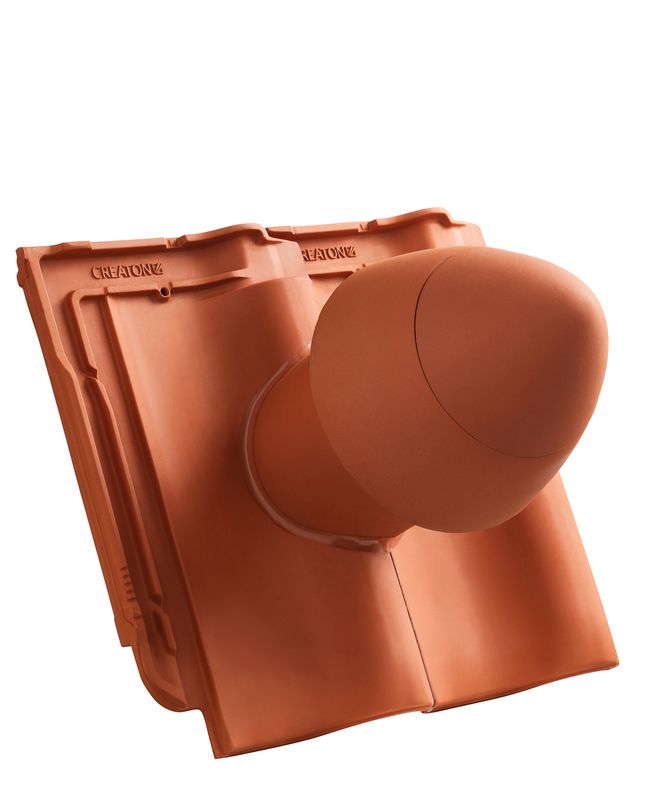

HAR. Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

HAR. Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

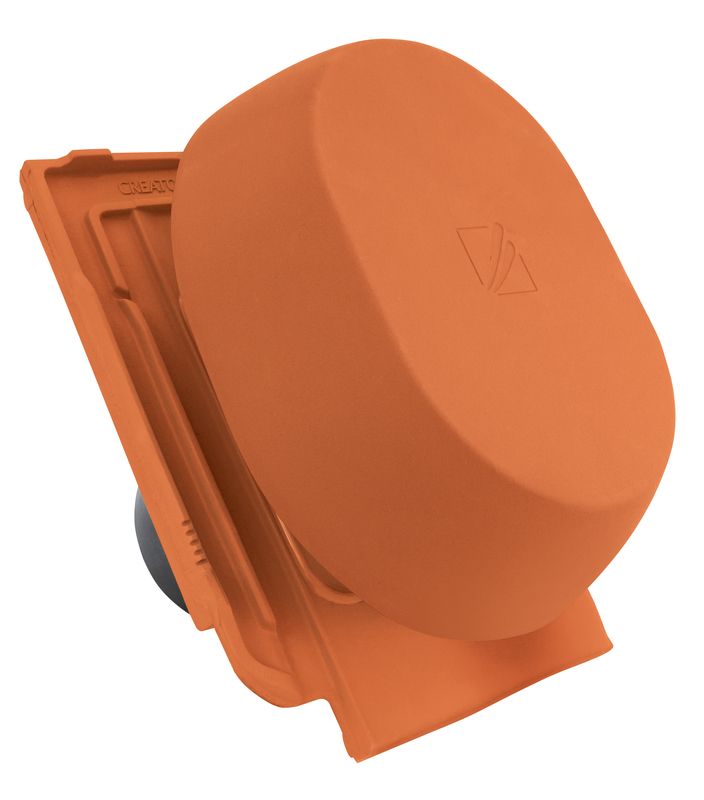

HAR. Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

HAR. Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

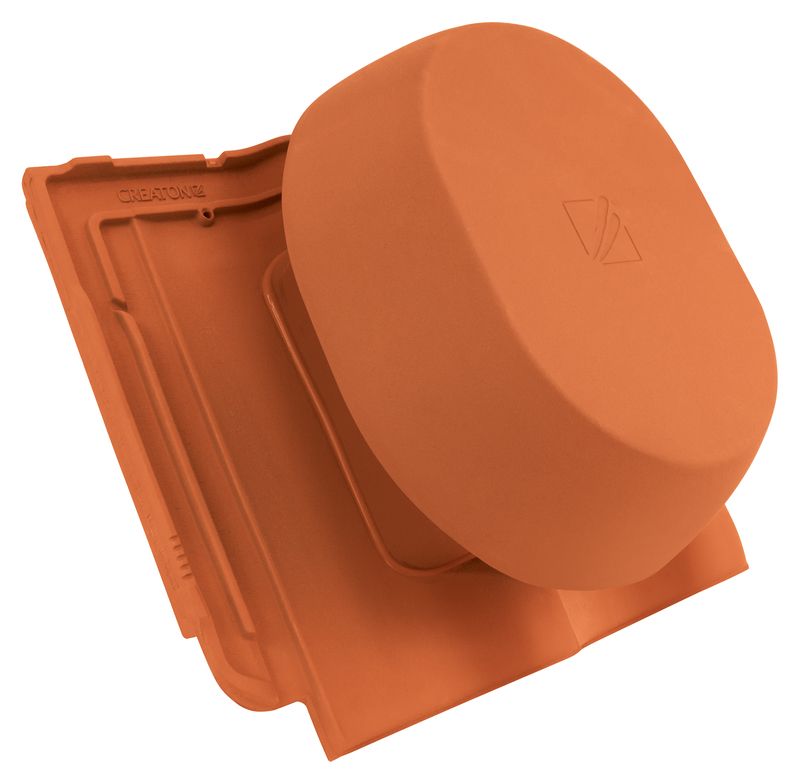

HAR. Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

HAR. Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

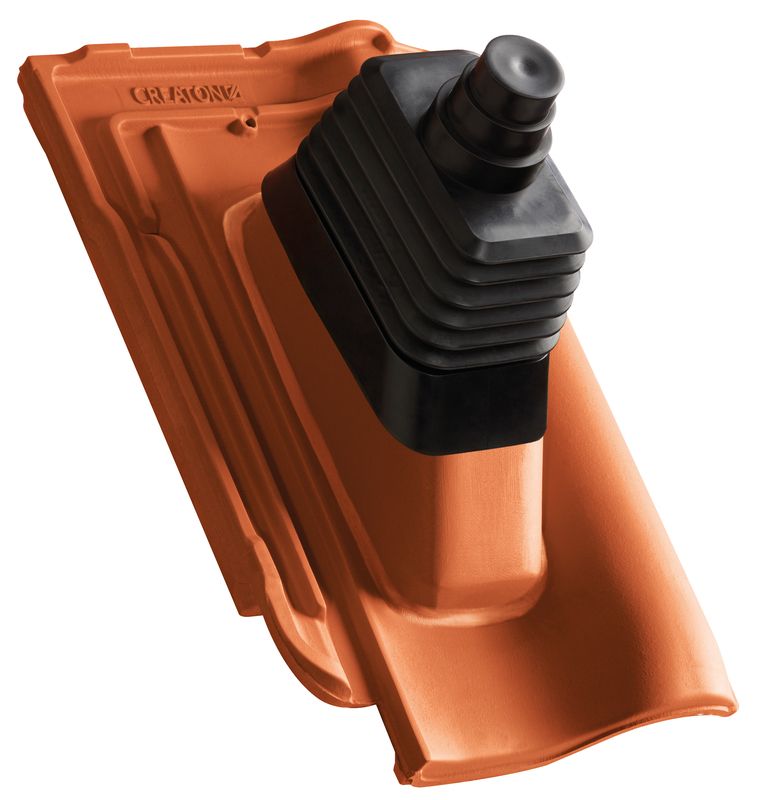

HAR Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

HAR Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

HAR Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

HAR Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

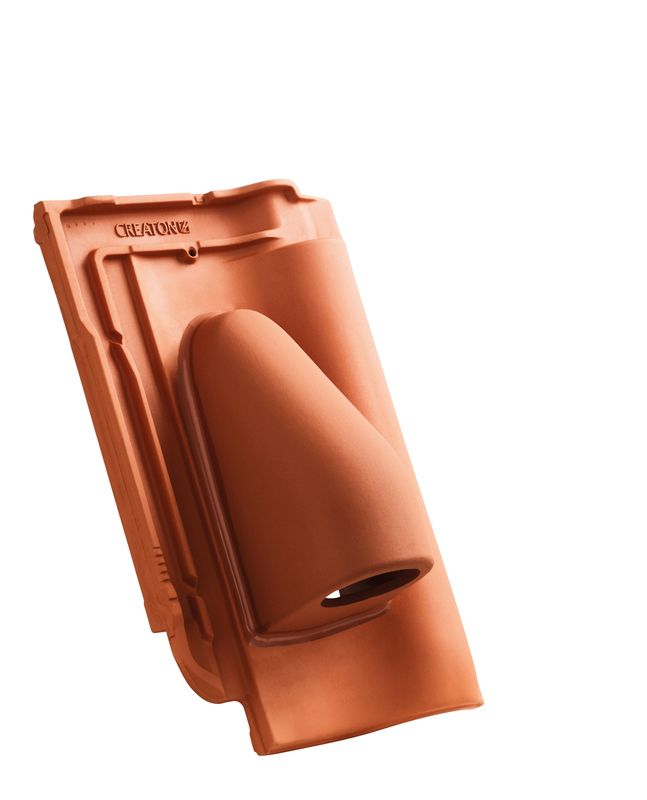

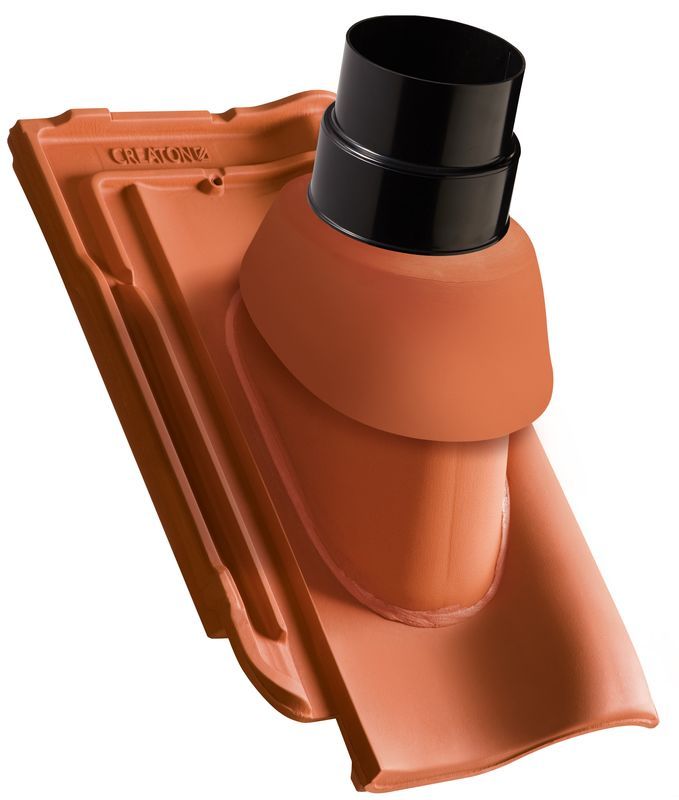

HAR Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

HAR Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

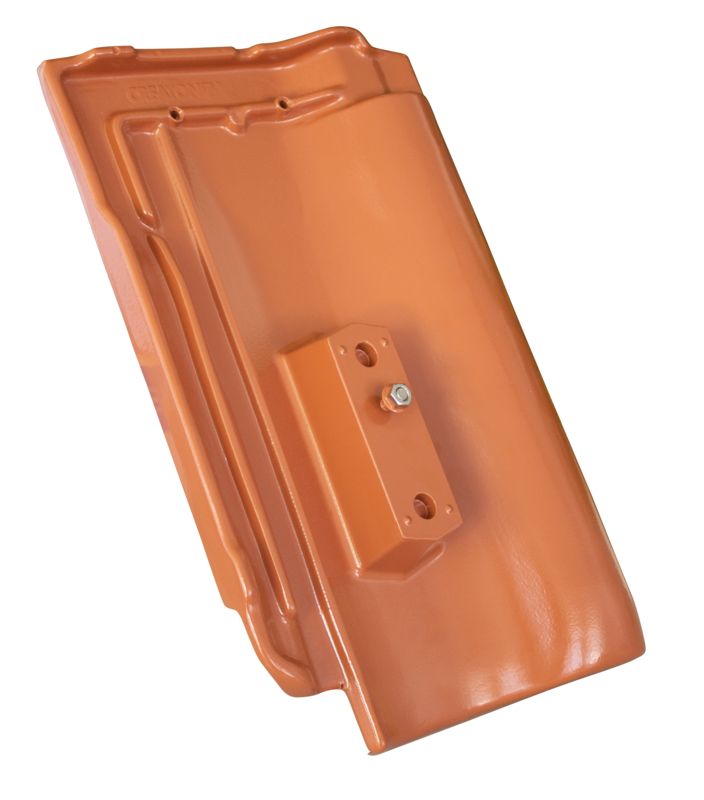

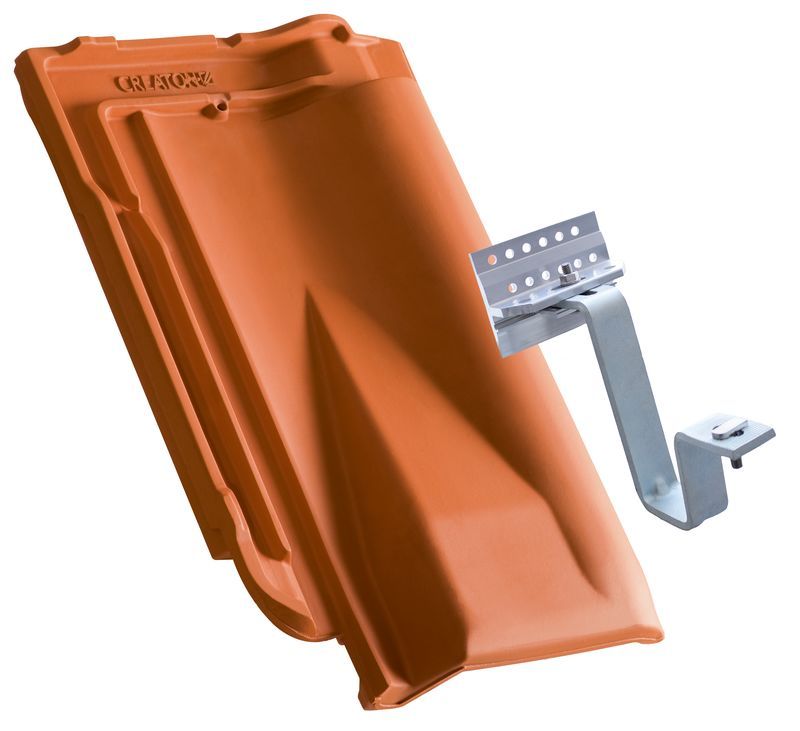

HAR. Ţiglă de prindere pentru consolă, din aluminiu colorat

HAR. Ţiglă de prindere pentru consolă, din aluminiu colorat

Consolă element solar

Consolă element solar

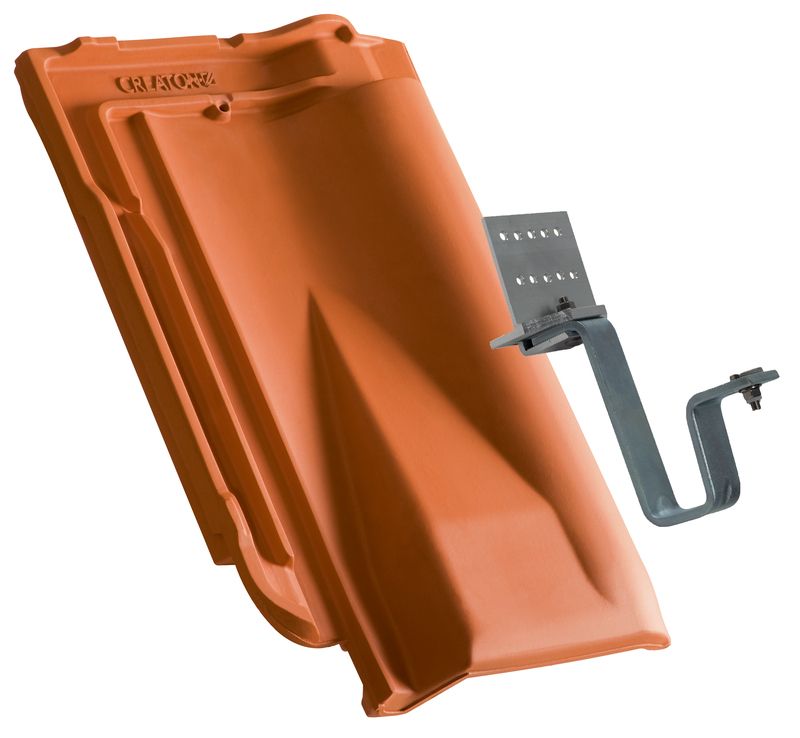

HAR Ţiglă solar pentru sipca 30 mm

HAR Ţiglă solar pentru sipca 30 mm

HAR Ţiglă solar pentru sipca 40 mm

HAR Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Treaptă individuală

Grilaj scurt

Grilaj scurt

Grătar lung

Grătar lung

Brăţară burlan

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Capac jgheab pt. parazăpezi

Scară acoperiş

Scară acoperiş

Colier scară acoperiş

Colier scară acoperiş

Brăţară burlan

Brăţară burlan

MAG Cârlig de siguranţă

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

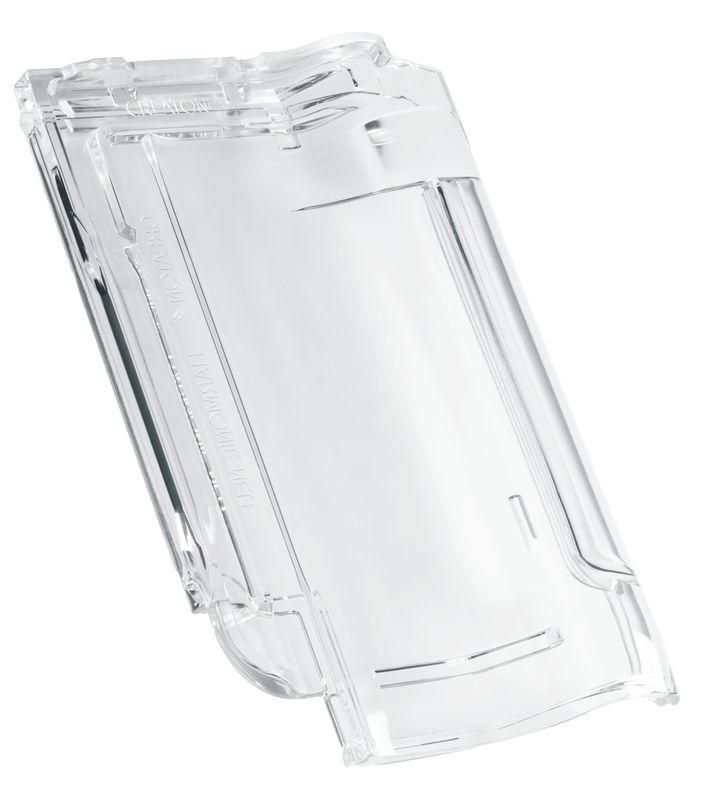

HAR Ţiglă transparentă (acril)

HAR Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (HAR, HER, ELE, CAN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (HAR, HER, ELE, CAN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (MZ3, HAR, OPT)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (MZ3, HAR, OPT)

Clemă din aluminiu pentru coamă PDZ

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 50 mm

Şurub inox cu garnitură, lungime 50 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

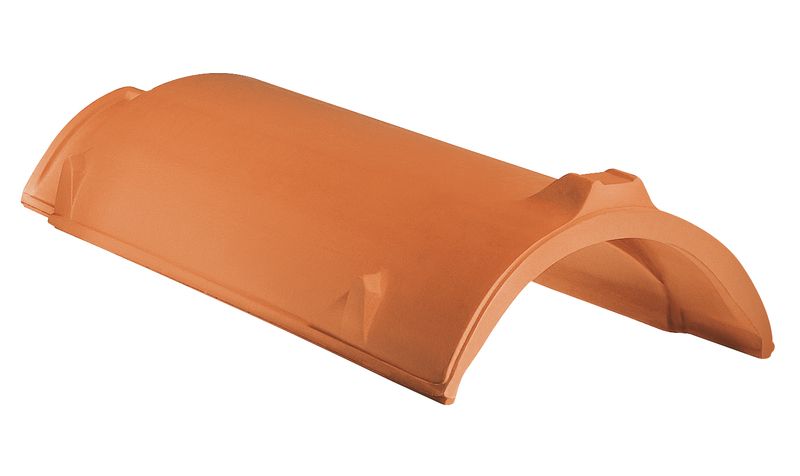

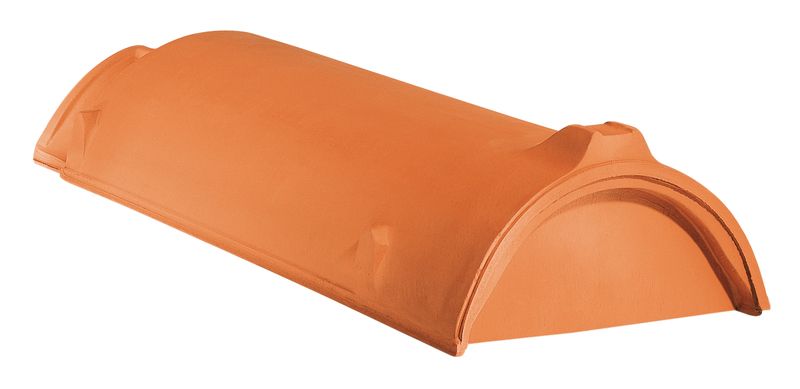

WER Ţiglă de coamă PZ

WER Ţiglă de coamă PZ

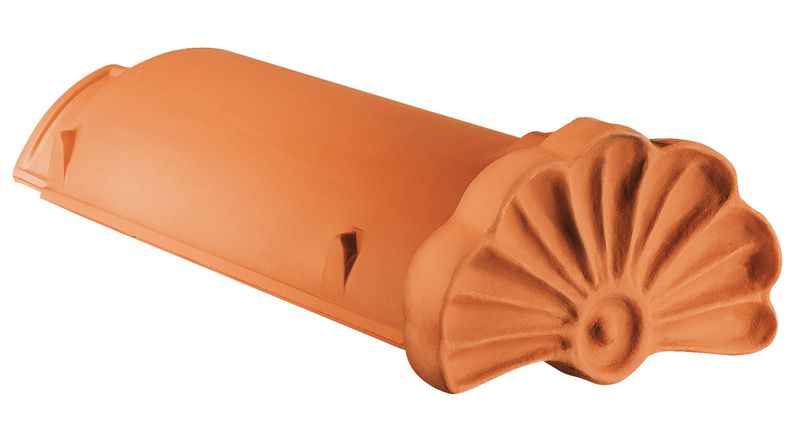

WER Element ceramic început/final de coamă PZ

WER Element ceramic început/final de coamă PZ

WER început de coamă ceramică PZ

WER început de coamă ceramică PZ

AMBIENTE Ţiglă de bază format hexagonal, finisaj manual

AMBIENTE Ţiglă de bază format hexagonal, finisaj manual

WER început de coamă ceramică PZ

WER început de coamă ceramică PZ

Clemă din aluminiu pentru coamă PZ

Clemă din aluminiu pentru coamă PZ

FIRSTFIX clemă coamă inox PZ

FIRSTFIX clemă coamă inox PZ

Gama de coame

Gama de coame

FIRSTFIX sârmă pentru clemă coamă

FIRSTFIX sârmă pentru clemă coamă

FIRSTFIX set clemă

FIRSTFIX set clemă

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

WER Ramificaţie în 3 axe PRU

WER Ramificaţie în 3 axe PRU

WER Ramificaţie în 4 axe PRU

WER Ramificaţie în 4 axe PRU
