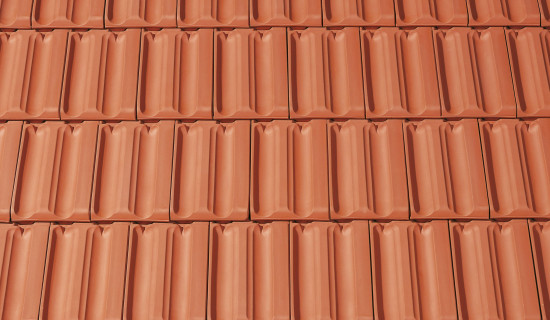

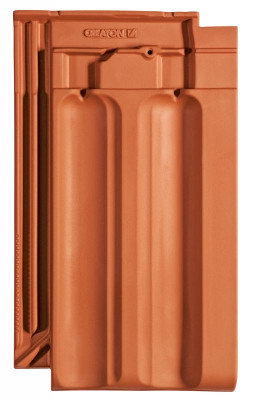

RATIO

Țigla fălțuită mare economică.

Rentabilitate sporită datorită formatului mare de 265 x 446 mm
Lungime flexibilă de acoperire pentru lucrări rapide datorită unui spațiu de deplasare de 24 mm
Jocul de deplasare de 5 mm oferă suficientă flexibilitate și pe lățime
Paletă de culori cuprinzătoare: 11 culori în patru variații de suprafață
Model armonios în stilul modelului tradițional Z1 al casei Ludowici
Derivatorul de apă montat pe lateral degajează fălțuirea laterală și asigură o dirijare optimă a apei

NOBLESSE rosu cu efect de ardere smaltuit

Date tehnice

Mărime (aprox.)	265 x 446 mm
Lăţime de acoperire min. aprox.	221 mm
Lăţime de acoperire medie aprox.	223 mm
Lăţime de acoperire max. (aprox)	225 mm
Dist. min. şipci (aprox.)	357 mm
Lungime acoperire medie aprox.	368 mm
Dist. max. şipci (aprox.)	380 mm
Necesar min. de ţigle (aprox.)	11.7 buc/m²
Necesar mediu de ţigle (aprox.)	12.2 buc/m²
Zidărie max. aprox.	12.7 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.3 Kg/buc
greutate per m² (aprox.)	40.3 kg/m²
greutate per pallet (aprox.)	975 Kg
Buc. per mini-pack	6 bucata
Buc per palet	288 bucata

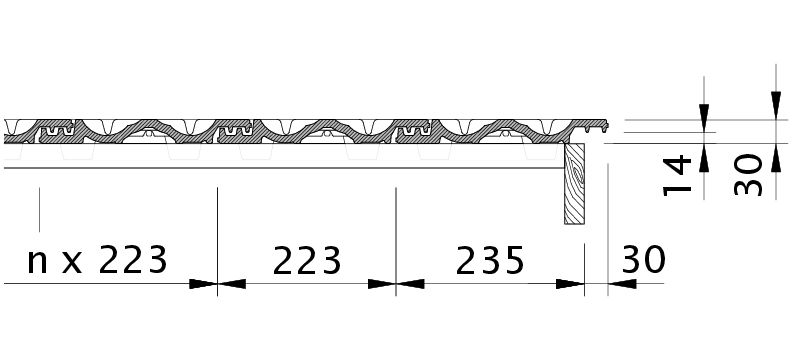

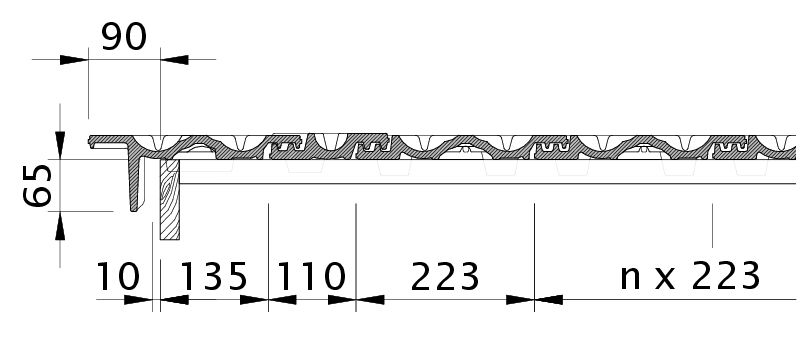

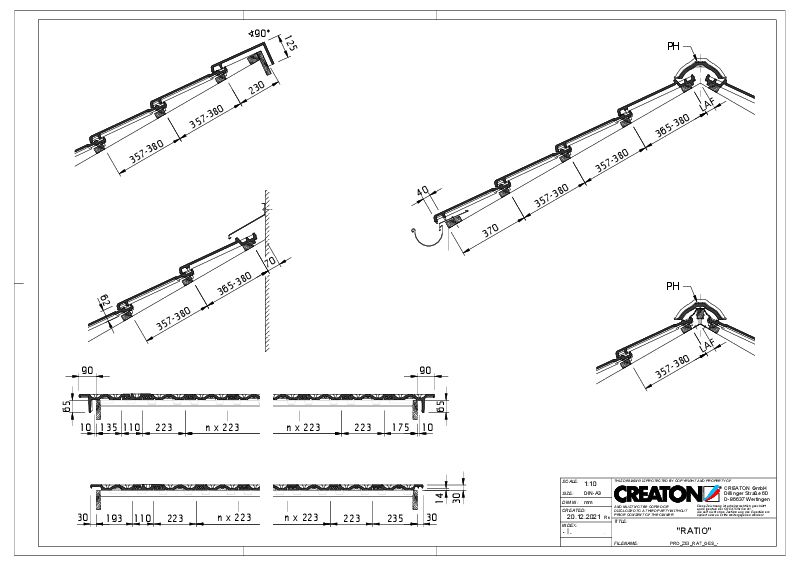

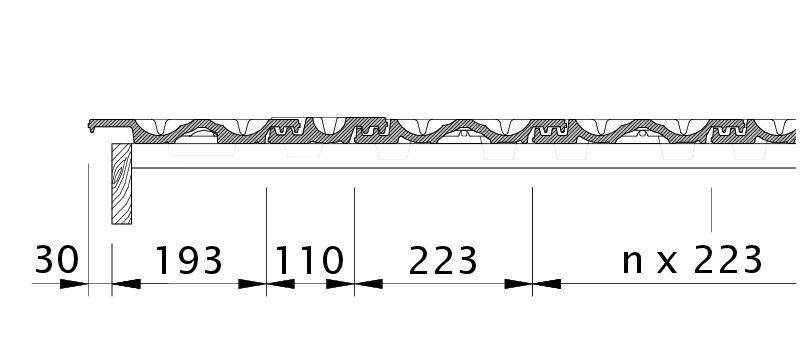

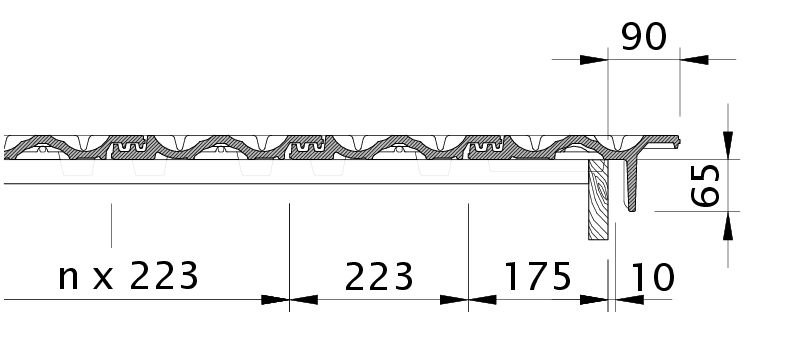

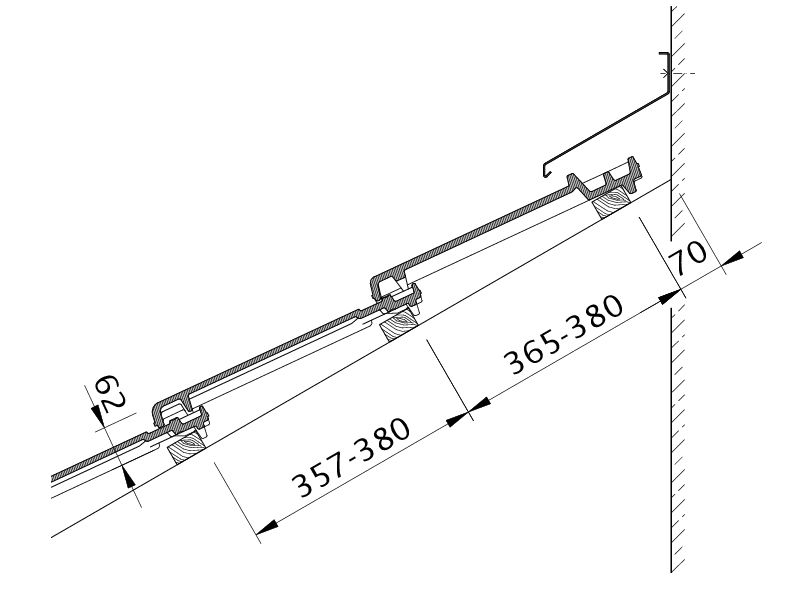

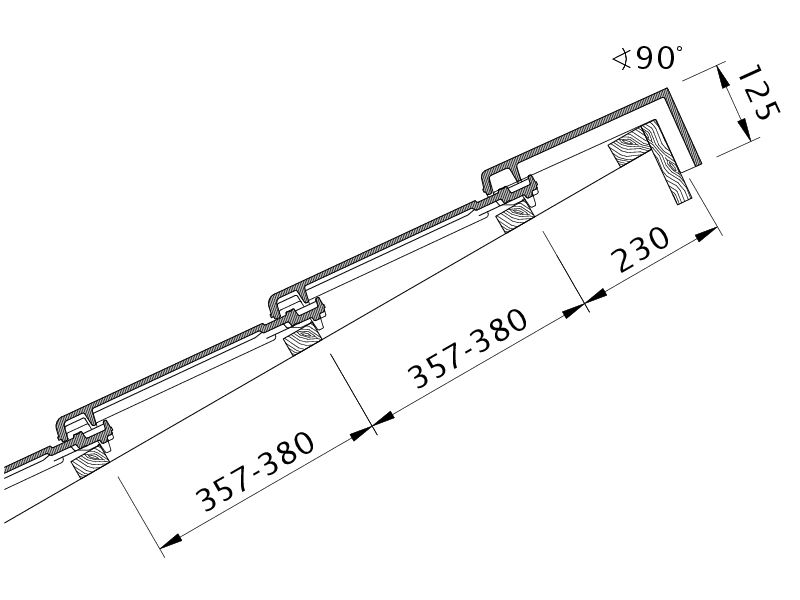

Schite tehnice

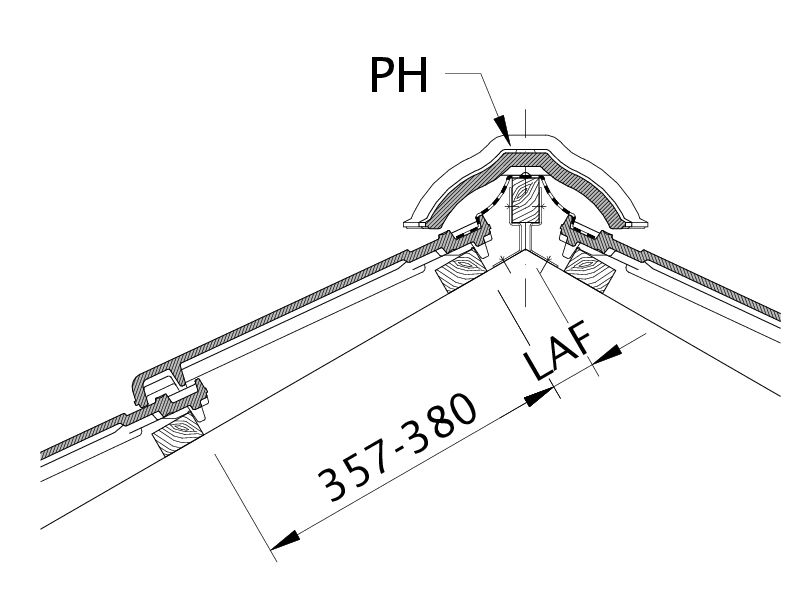

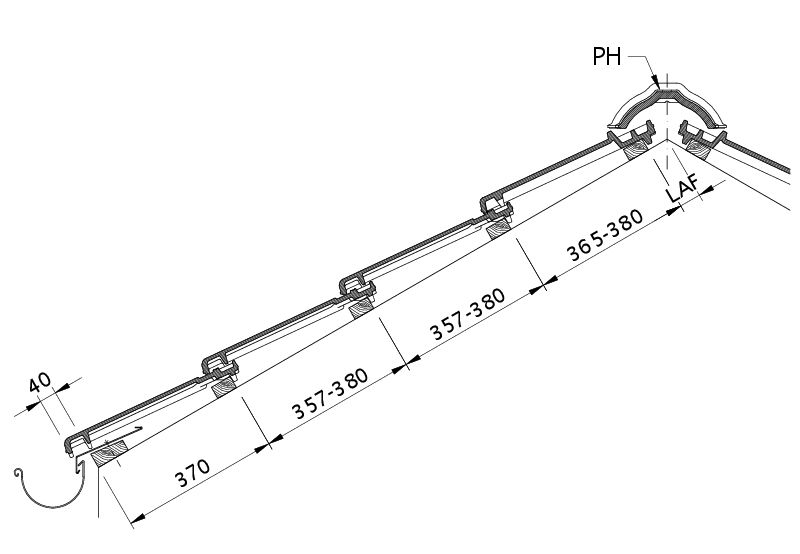

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 buc/m	LAF	60	55	50	50	45	45	40	30
PH 2.6 buc/m	FLA	95	80	75	70	65	55	55	55
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 buc/m	LAF	60	55	45	45	40	40	30	15
PH 2.6 buc/m	FLA	105	90	85	80	75	65	65	65
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 buc/m	LAF	55	50	40	40	30	30	20	5
PH 2.6 buc/m	FLA	115	100	95	90	90	80	80	85

Gamă de accesorii

RATIO Ţiglă 1/2

RATIO Ţiglă laterală dreapta

RATIO Ţiglă laterală stânga

RATIO Ţiglă cu proeminenţa dublă

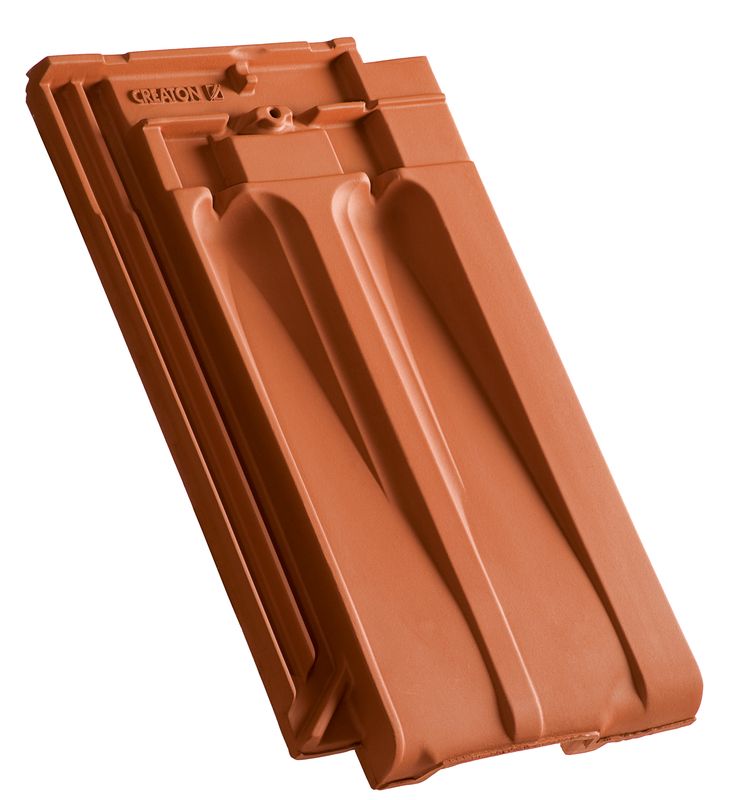

RATIO Ţiglă de aerisire

RATIO Ţiglă de aerisire pentru conexiune la coamă

RATIO Ţiglă 1/2 de aerisire pentru conexiune la coamă ţiglă

RATIO Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

RATIO Ţiglă laterală stânga de aerisire pentru conexiune la coamă

RATIO Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

RATIO Ţiglă cu versant standard

RATIO Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

RATIO Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

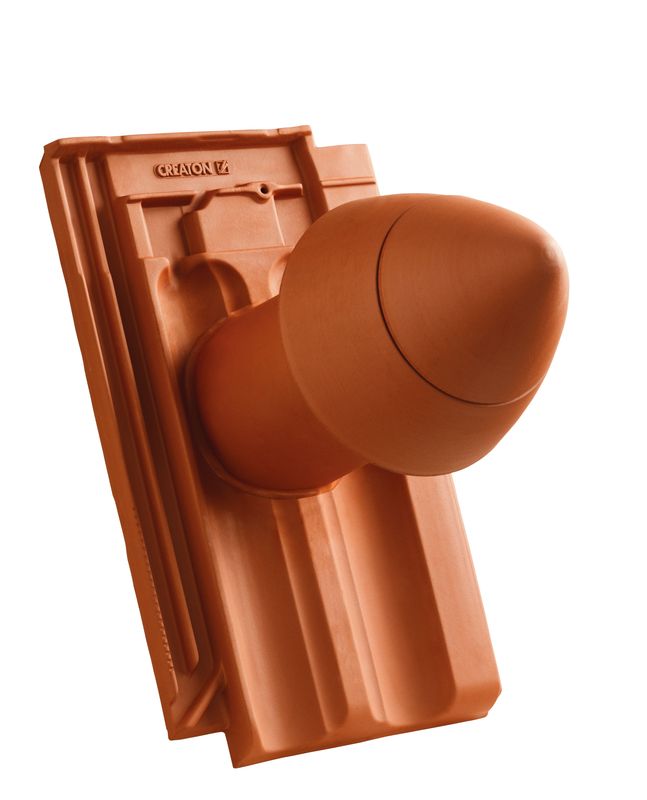

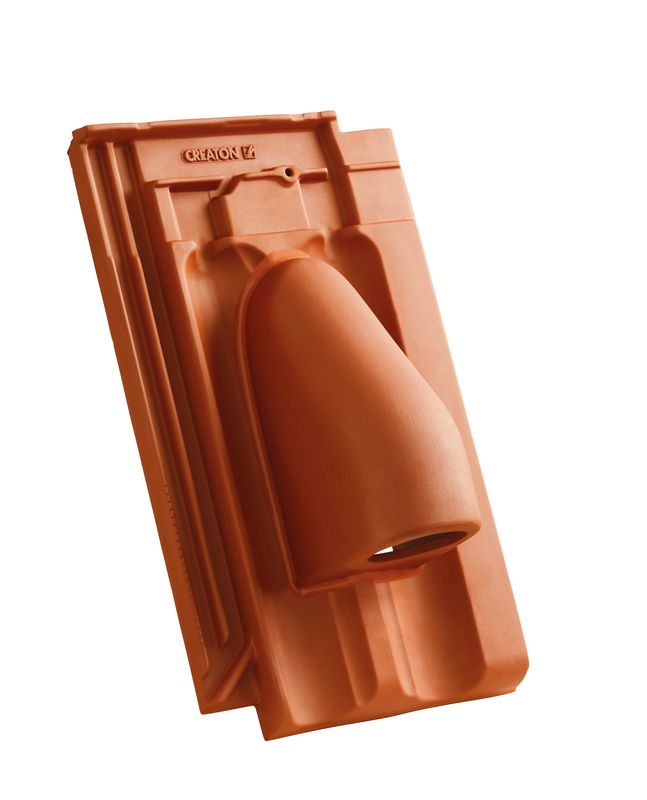

RATIO Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

RATIO Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

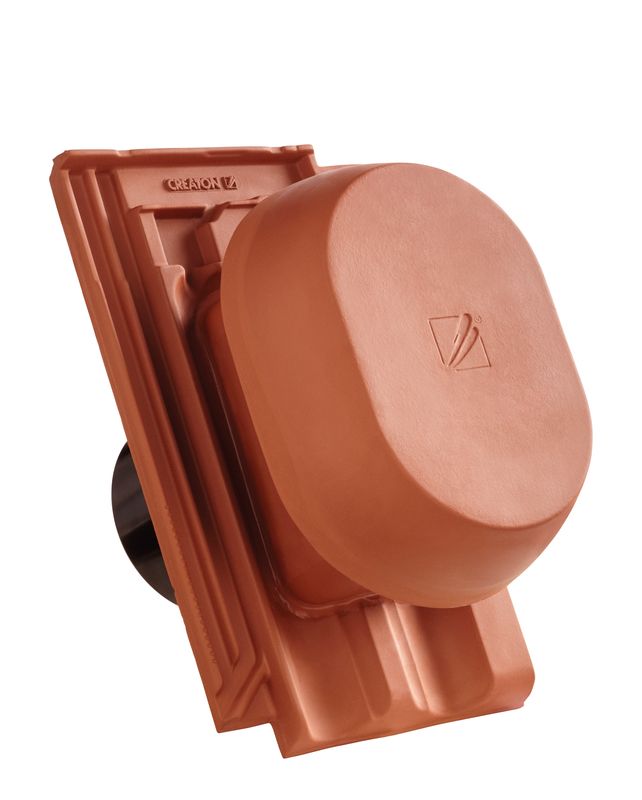

RATIO Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

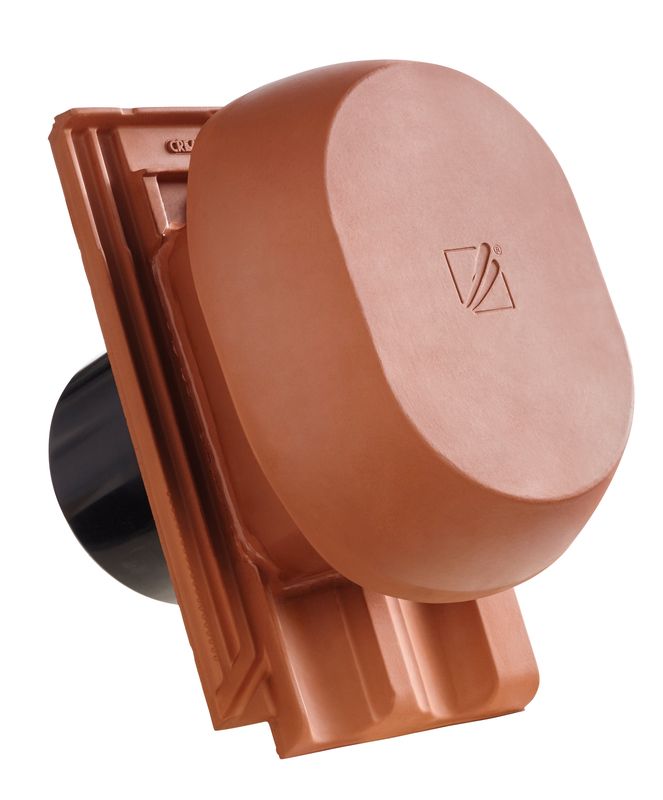

RATIO Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

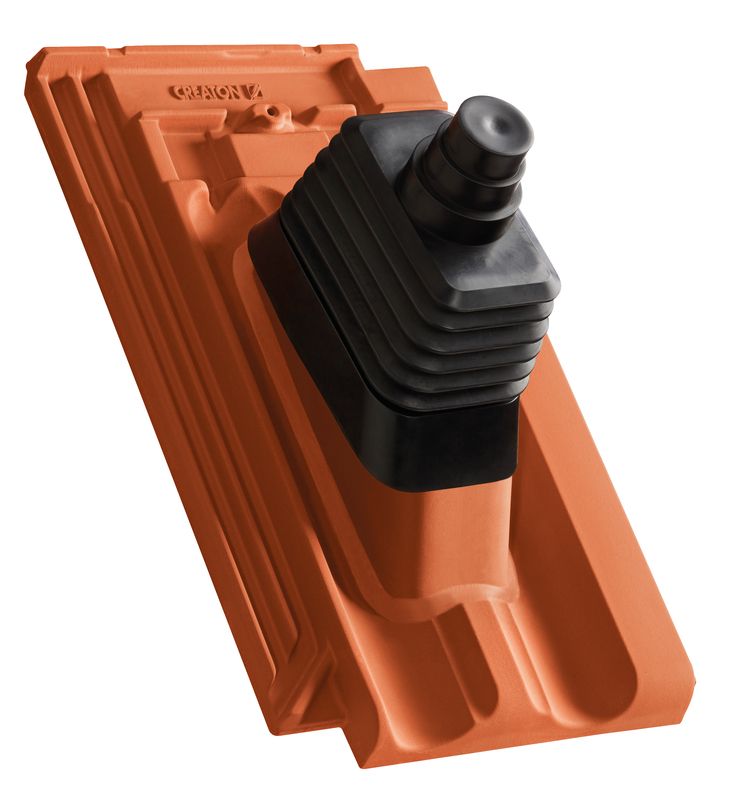

RATIO Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

RATIO Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

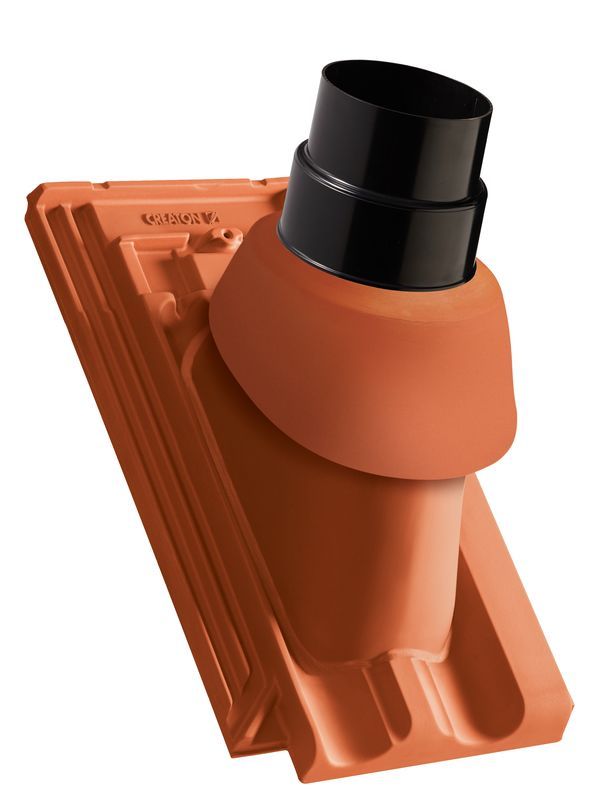

RATIO Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

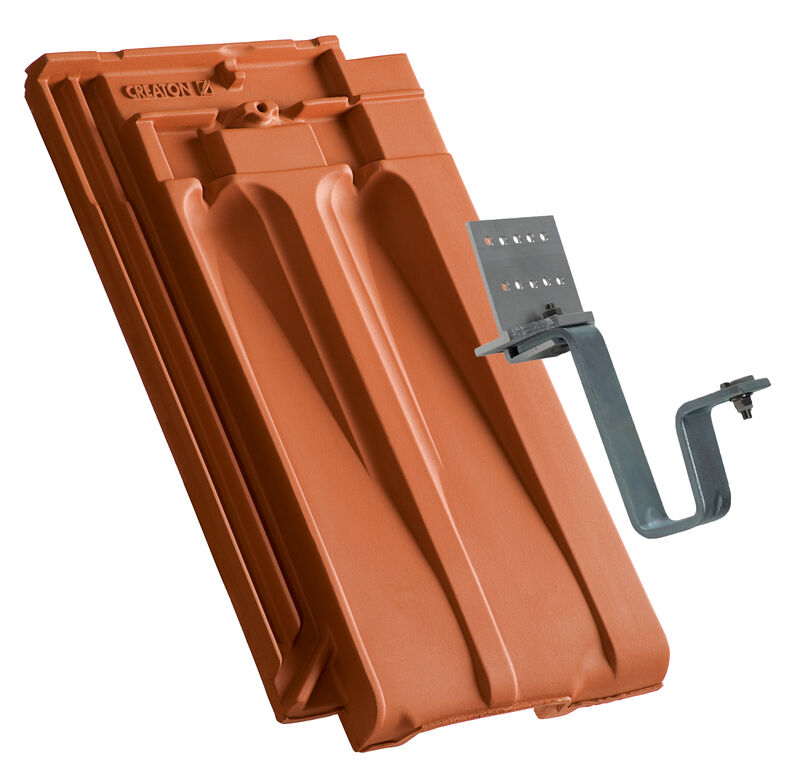

RATIO Ţiglă de prindere pentru consolă, din aluminiu colorat

Consolă element solar

RAT Ţiglă solar pentru sipca 30 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

RATIO Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (VIV, RAT HÖN, RAT DOR)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (VIV, RAT HÖN, RAT DOR)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 70 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Clemă contra furtunii din zinc-aluminiu , fixare prin cui (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Ţigle de coamă şi ramificaţii

HÖN Ţiglă de coamă PH

HÖN Element ceramic început/final de coamă PH

HÖN început de coamă ceramică PH

SAKRAL Ţiglă pentru monumente,decupaj rotund ,ţiglă de bază

Clemă din aluminiu pentru coamă PH

FIRSTFIX clemă coamă inox PH

HÖN Element ceramic început/final de coamă PH

SAKRAL Ţiglă pentru monumente,decupaj rotund

FIRSTFIX sârmă pentru clemă coamă

FIRSTFIX set clemă

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Descarcari

Brosuri si documente
CAD

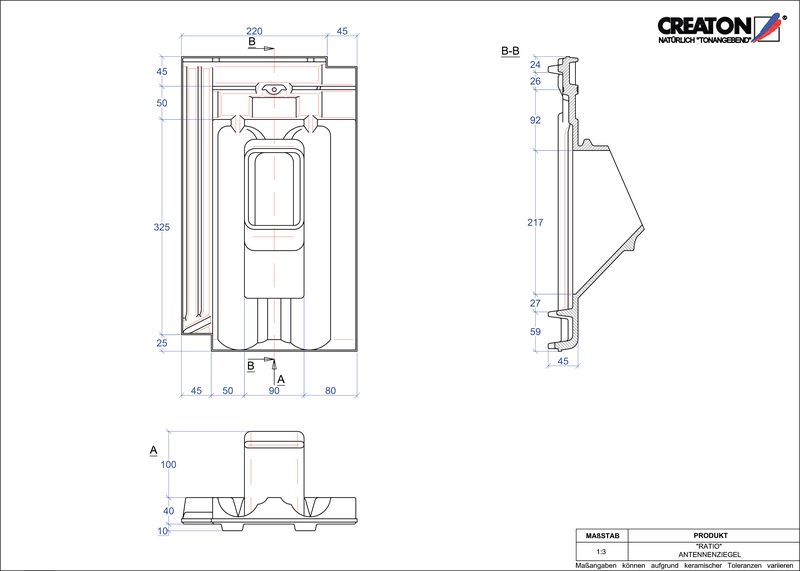

Fiser CAD produs RATIO Antenă ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 41 kB

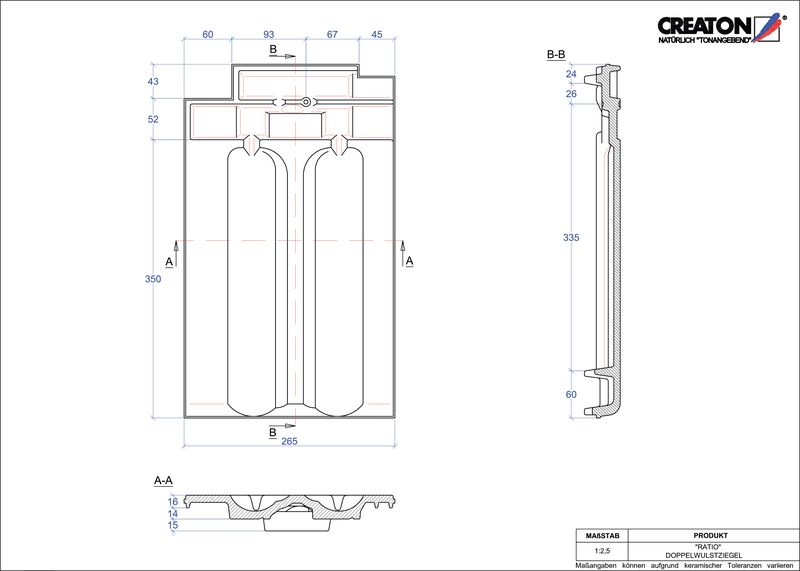

Fiser CAD produs RATIO Ţiglă cu proeminenta dublă DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 40 kB

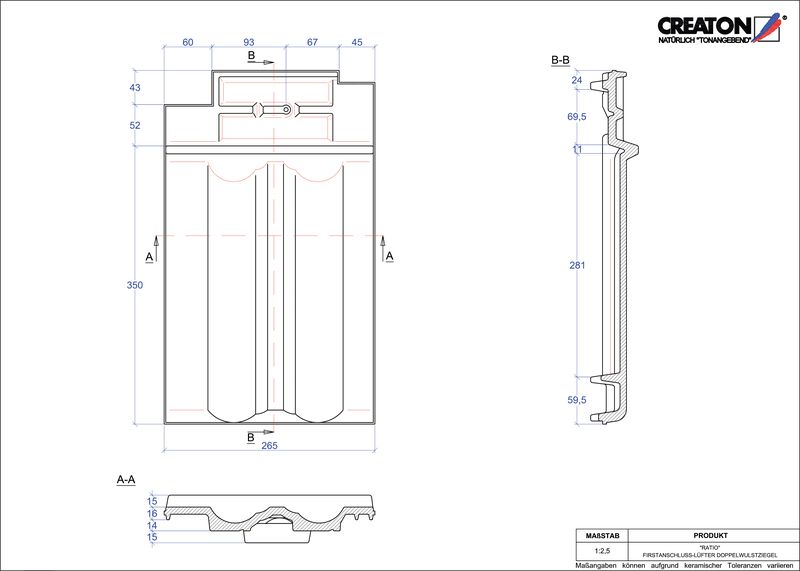

Fiser CAD produs RATIO Ţiglă cu proeminenţă pentru aerisire coamă FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 40 kB

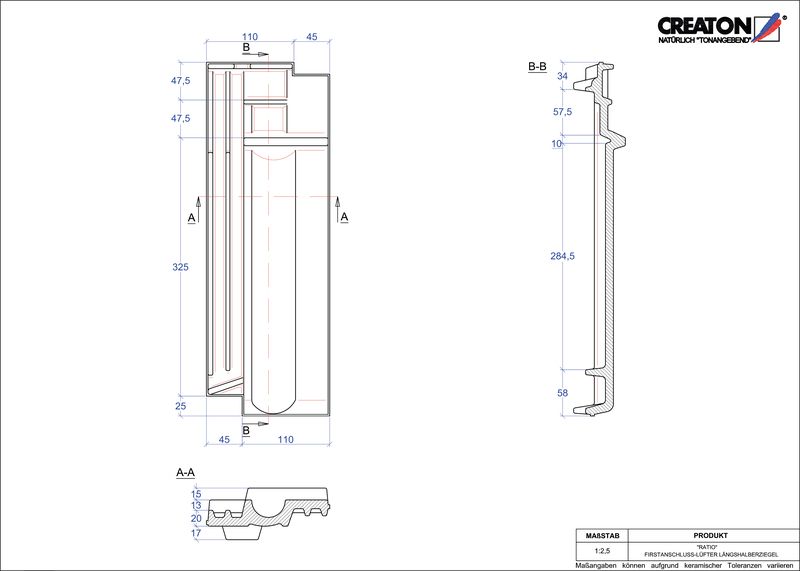

Fiser CAD produs RATIO Ţiglă 1/2 de aerisire pentru conexiune la coama FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 37 kB

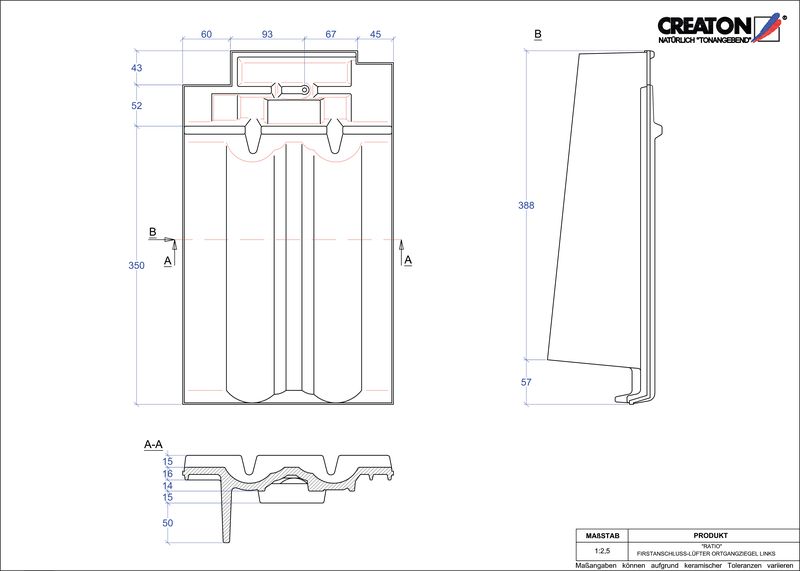

Fiser CAD produs RATIO Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 40 kB
Fiser CAD produs RATIO Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 42 kB

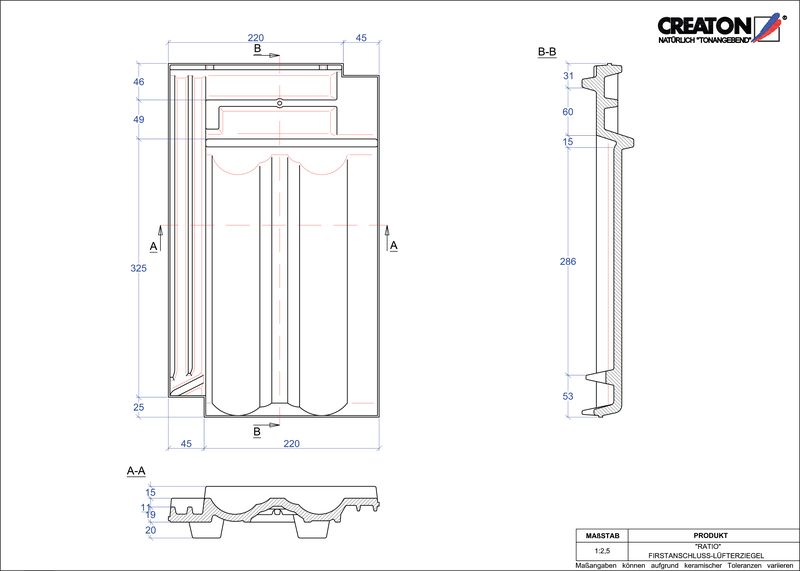

Fiser CAD produs RATIO Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 64 kB
dwg | 101 kB
jpeg | 42 kB

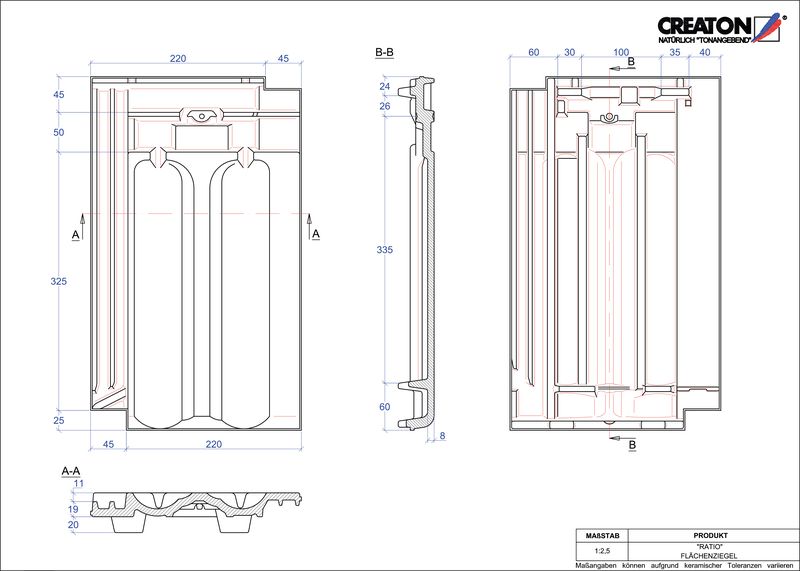

Fiser CAD produs RATIO Ţiglă de bază FLA
pdf | 72 kB
dwg | 130 kB
jpeg | 56 kB

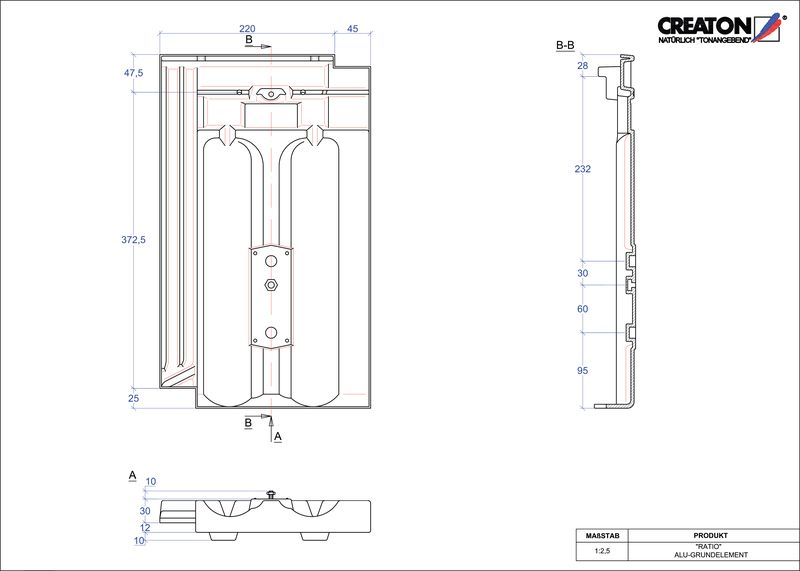

Fiser CAD produs RATIO Element aluminiu GRUNDALU
pdf | 50 kB
dwg | 104 kB
jpeg | 41 kB
Fiser CAD produs RATIO Ţiglă 1/2 LH
pdf | 57 kB
dwg | 95 kB
jpeg | 36 kB

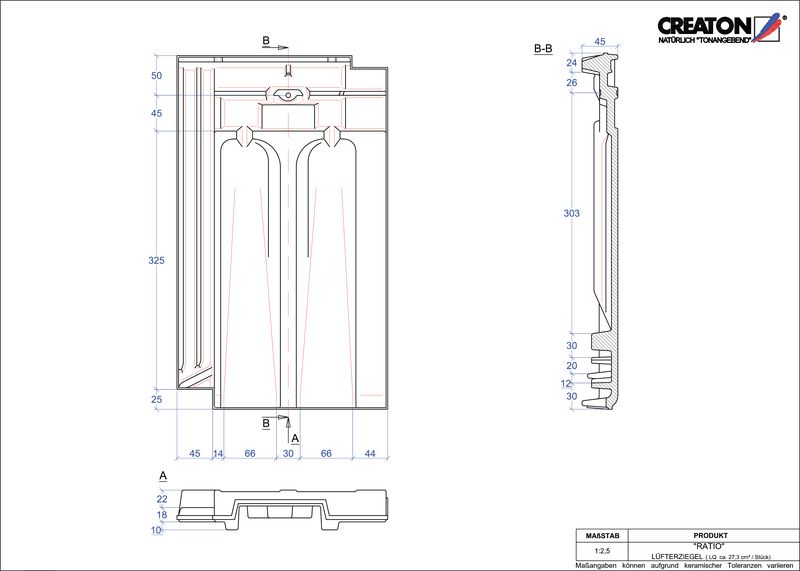

Fiser CAD produs RATIO Ţiglă de aerisire LUEFTZ
pdf | 67 kB
dwg | 107 kB
jpeg | 42 kB

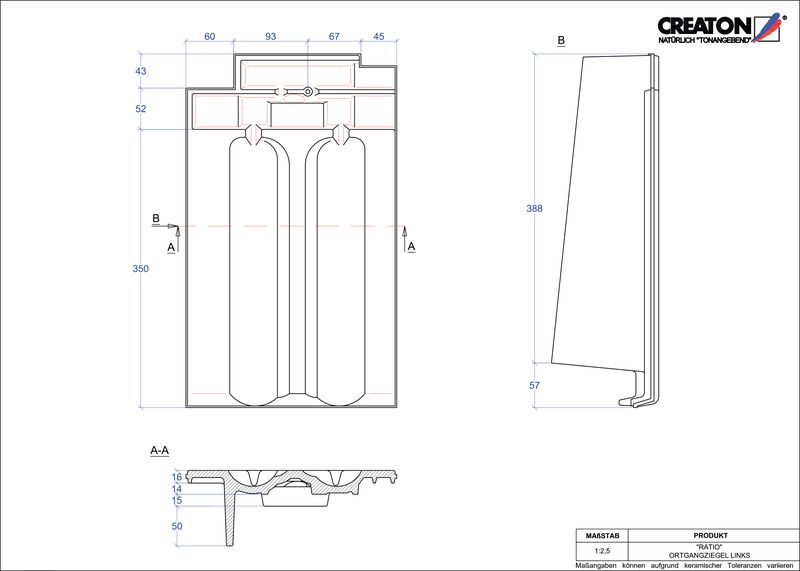

Fiser CAD produs RATIO laterală stânga OGL
pdf | 57 kB
dwg | 93 kB
jpeg | 38 kB

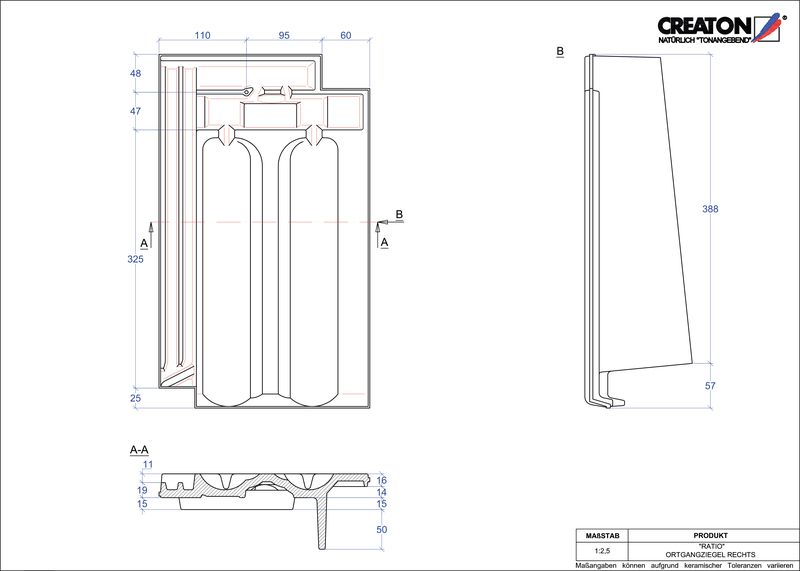

Fiser CAD produs RATIO laterală dreapta OGR
pdf | 59 kB
dwg | 98 kB
jpeg | 42 kB

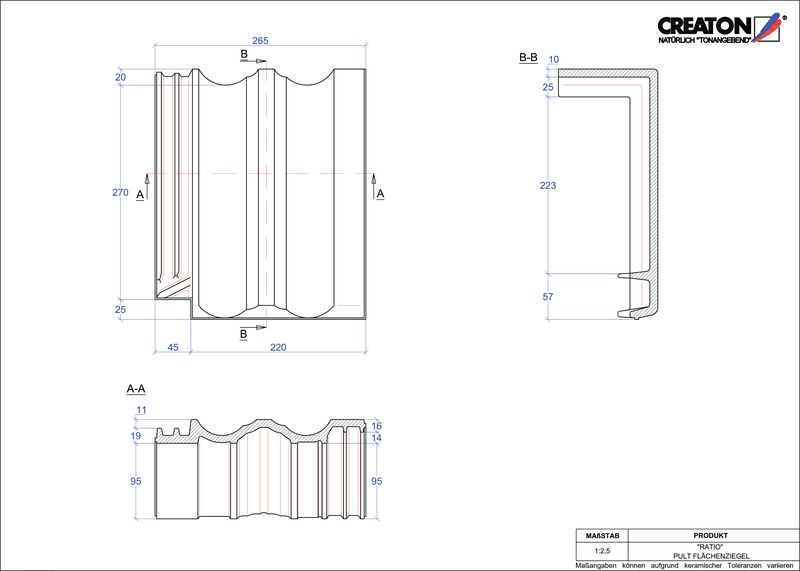

Fiser CAD produs RATIOŢiglă cu versant standard PULTFLA
pdf | 59 kB
dwg | 95 kB
jpeg | 39 kB

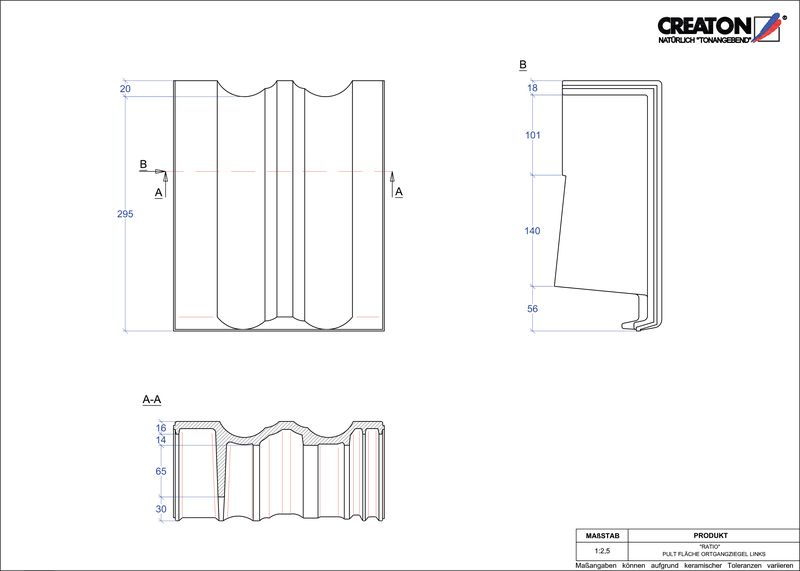

Fiser CAD produs RATIO Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 53 kB
dwg | 86 kB
jpeg | 35 kB

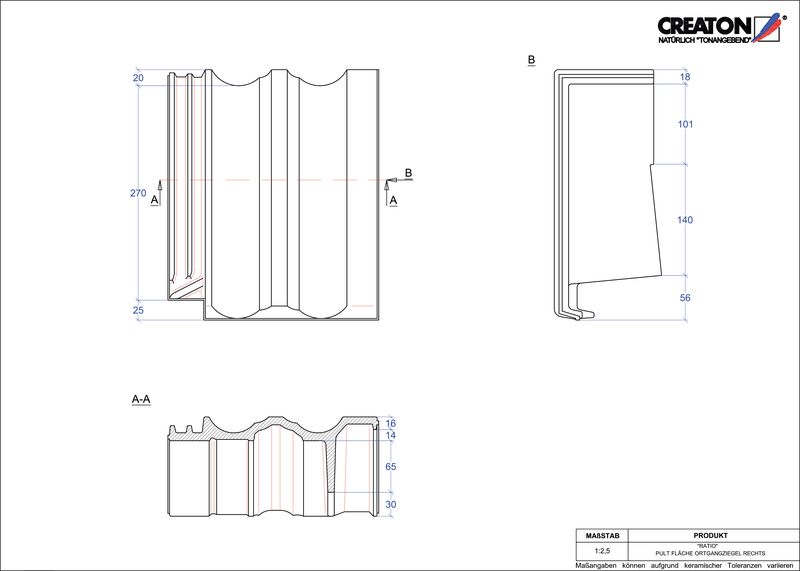

Fiser CAD produs RATIO Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 55 kB
dwg | 88 kB
jpeg | 37 kB

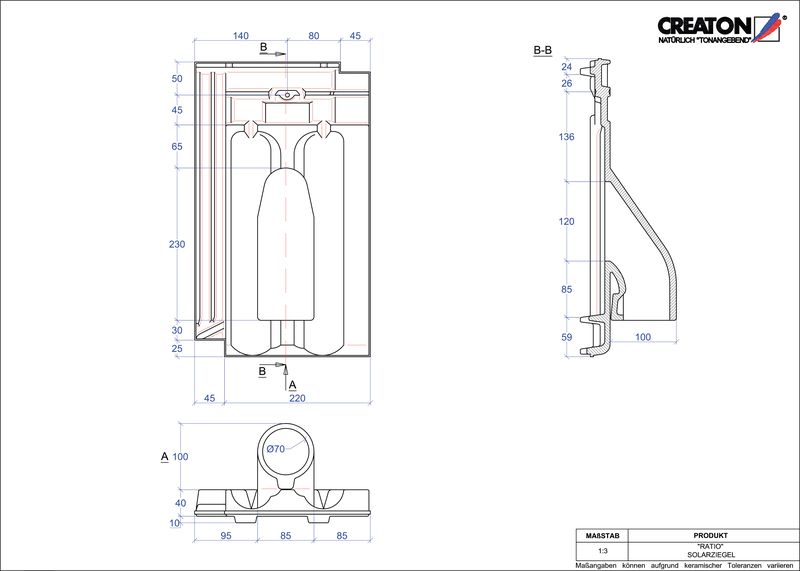

Fiser CAD produs RATIO Solar SOLAR
pdf | 71 kB
dwg | 111 kB
jpeg | 42 kB

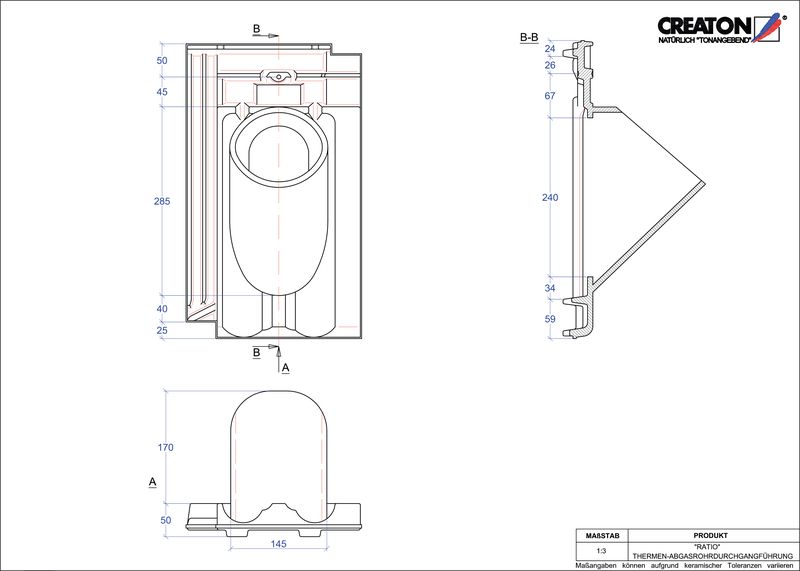

Fiser CAD produs RATIO Termal THERME
pdf | 63 kB
dwg | 100 kB
jpeg | 40 kB
Fiser CAD produs Coamă gamă accesorii FIRST-PHP
pdf | 232 kB
dwg | 229 kB
jpeg | 61 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
