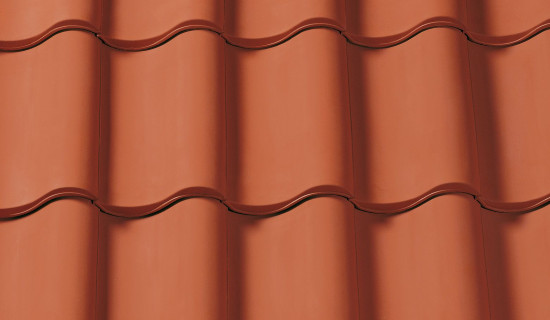

SINFONIE

Țiglă uluc cu aspect vizual pregnant.

Adecvată și pentru acoperișuri plate cu înclinare de până la 7° cu membrană impermeabilă
Flexibilitate sporită și montare simplificată datorită spațiului mare de deplasare de 29 mm
Tehnica ingenioasă de fălțuire asigură o dirijare optimă a apei și oferă protecție sporită împotriva furtunii
Nervurile de susținere asigură rezistență statică îmbunătățită și evacuarea oricărei forme de apă de condens
Două ciocuri stabile de agățare asigură o prindere fixă și o aerisire posterioară fiabilă a asterelii
Cea mai bună protecție împotriva pătrunderii apei pluviale este asigurată de fălțuirea optimă de cap și picior. Comportamentul optim la curgere, dirijarea sigură a apei și etanșeitatea extraordinară sunt posibile datorită conceptului de construcție

Date tehnice

Mărime (aprox.)	300 x 482 mm
Lăţime de acoperire min. aprox.	228 mm
Lăţime de acoperire medie aprox.	230 mm
Lăţime de acoperire max. (aprox)	232 mm

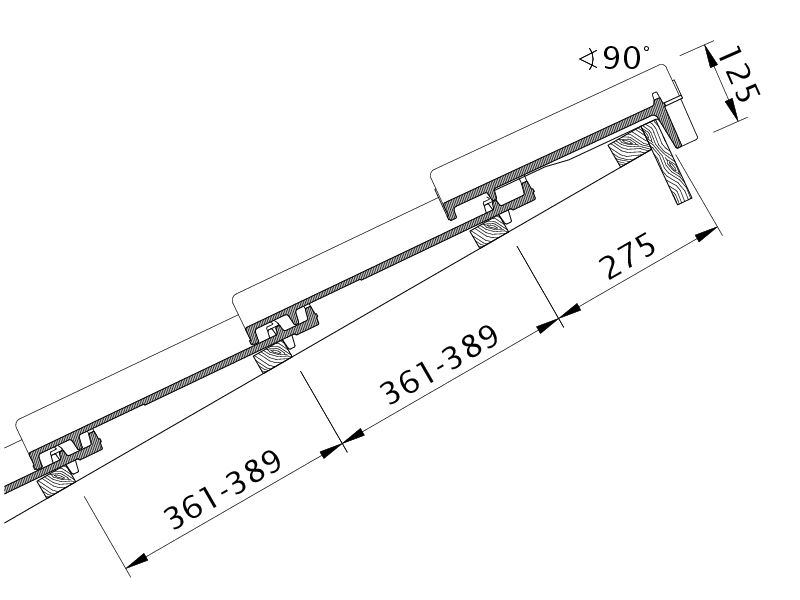

Dist. min. şipci (aprox.)	361 mm
Lungime acoperire medie aprox.	375 mm
Dist. max. şipci (aprox.)	389 mm
Necesar min. de ţigle (aprox.)	10.9 buc/m²
Necesar mediu de ţigle (aprox.)	11.5 buc/m²
Zidărie max. aprox.	12.2 buc/m²
Greutate/unitate de produs - buc. (aprox.)	4.6 Kg/buc
greutate per m² (aprox.)	52.9 kg/m²
greutate per pallet (aprox.)	945 Kg
Buc. per mini-pack	5 bucata
Buc per palet	200 bucata

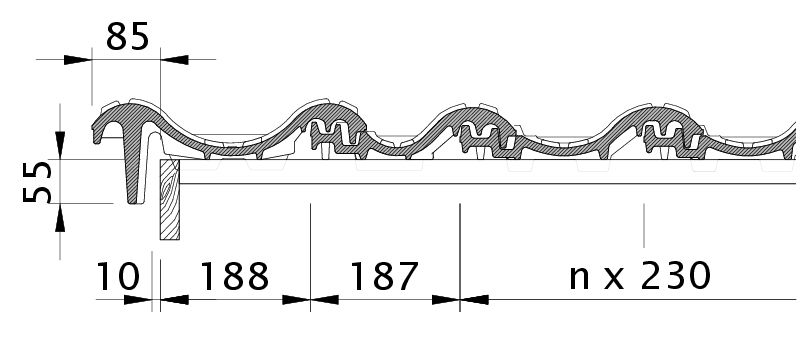

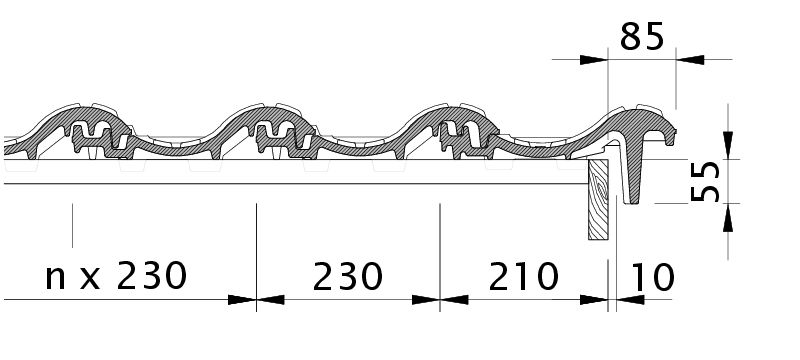

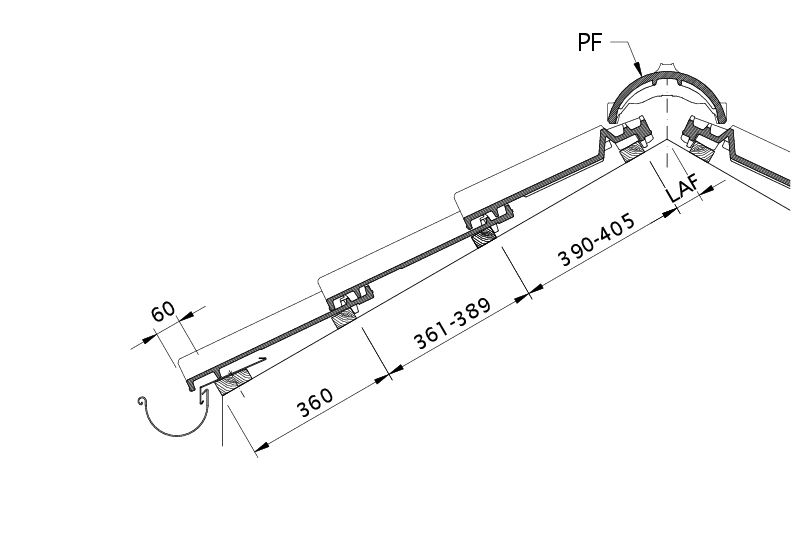

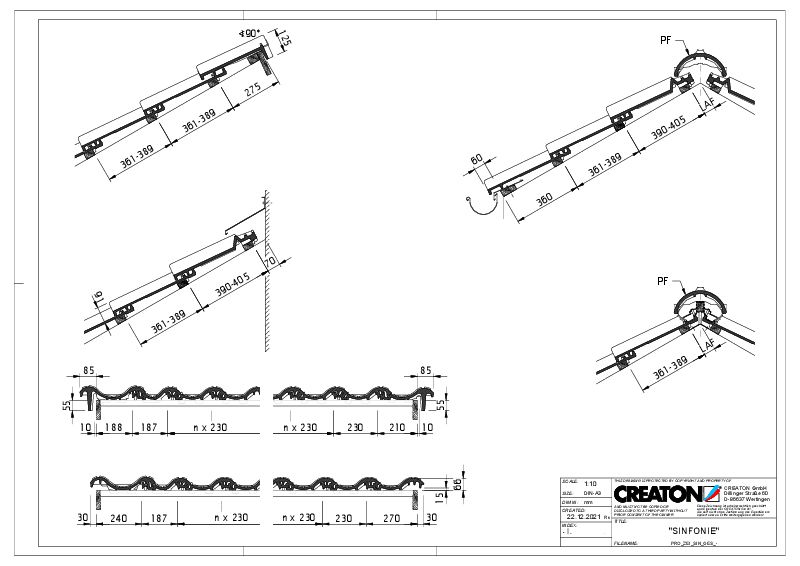

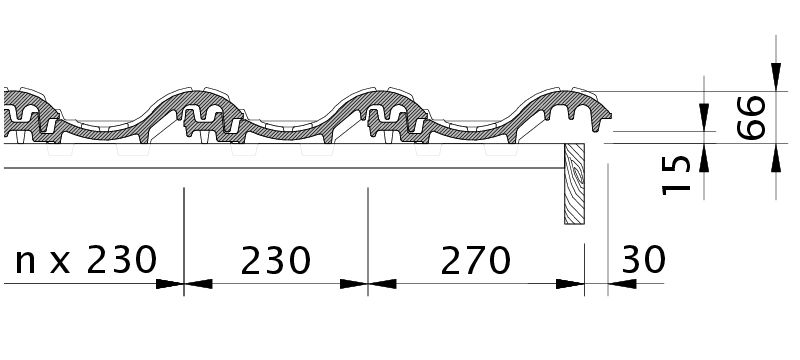

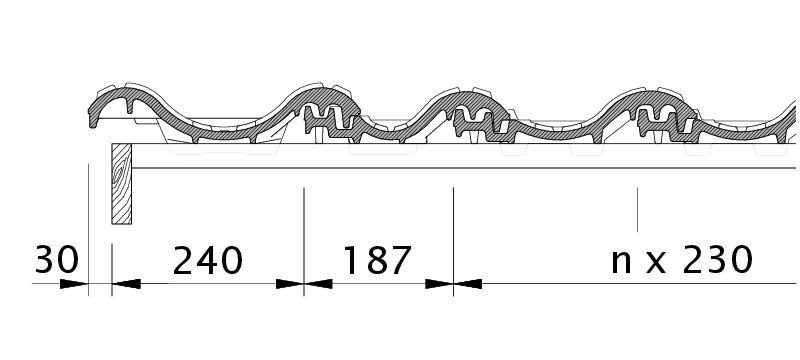

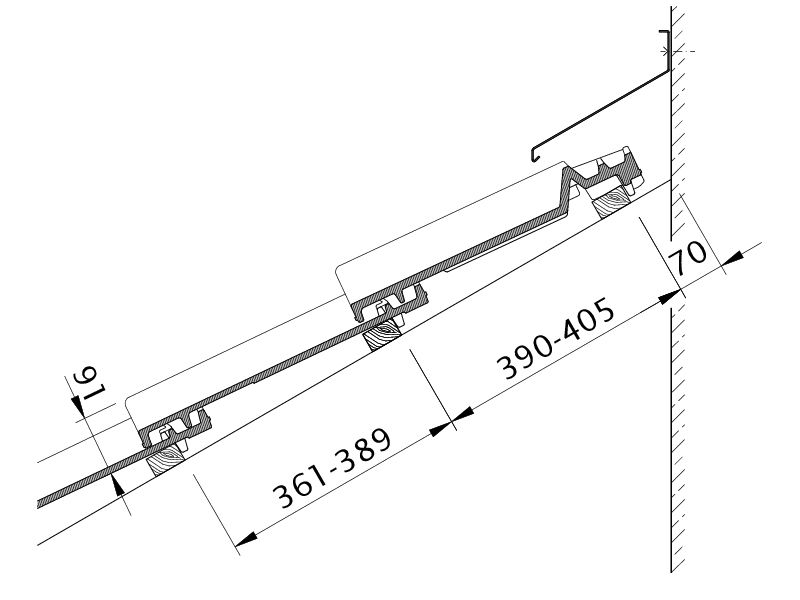

Schite tehnice

Informatii Tehnice

Desenul tehnic prezentat este doar un exemplu.
Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
Normele și standardele naționale în vigoare se aplică executării lucrărilor de acoperiș. Acestea variază de la o țară la alta (de exemplu, regulile ZVDH, standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub-acoperișului sunt de asemenea aplicabile și sunt complementare cu acestea. Le puteți găsi în Ghidul nostru pentru acoperiș sau pe www.creaton.ro , wwww.creaton.de, www.creaton.at ;
Please consider the sample letter for the standard CREATON roof pitches.

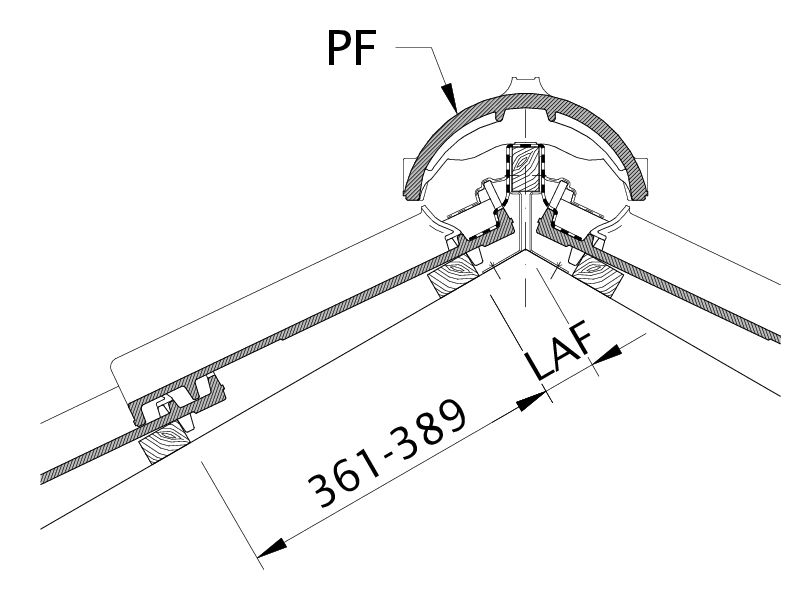

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PF 2.5 buc/m	FLA	100	100	90	80	75	65	65	55	50	50	40
PR 2.5 buc/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PR 2.5 buc/m	FLA	100	100	90	80	75	65	65	55	50	50	40
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PF 2.5 buc/m	FLA	110	110	100	90	85	75	75	65	60	60	55
PR 2.5 buc/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PR 2.5 buc/m	FLA	110	110	100	90	85	75	75	65	60	60	55
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PF 2.5 buc/m	FLA	120	120	110	100	95	90	90	80	80	80	80
PR 2.5 buc/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PR 2.5 buc/m	FLA	120	120	110	100	95	90	90	80	80	80	80

Gamă de accesorii

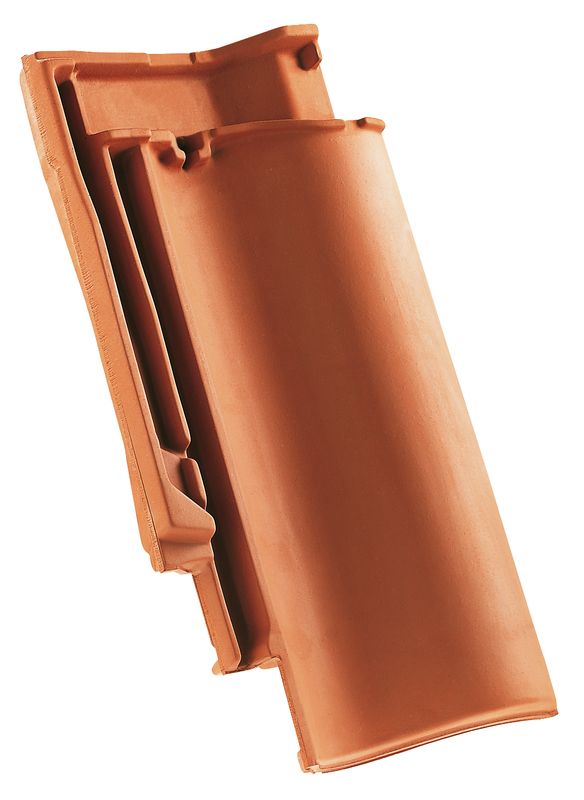

SIN. Ţiglă 1/2

SIN Ţiglă laterală dreapta

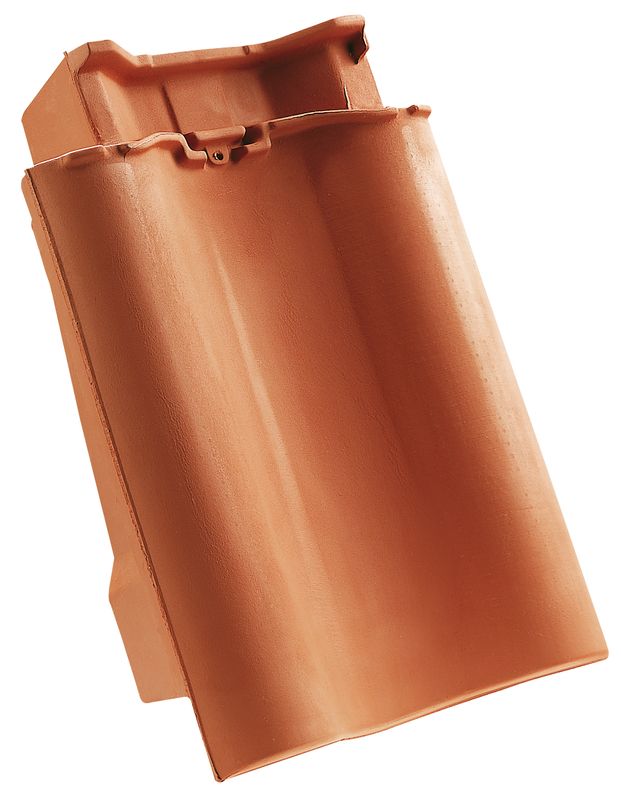

SIN Ţiglă laterală stânga

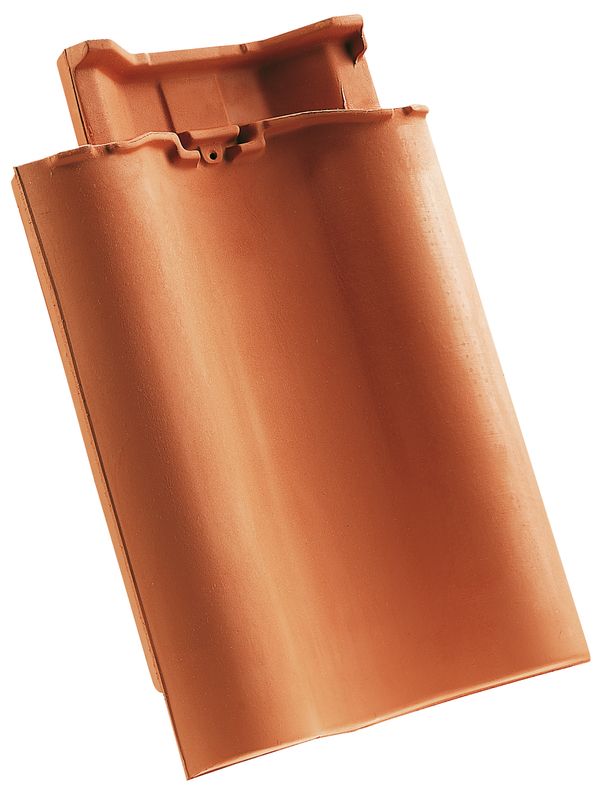

SIN Ţiglă cu proeminenţa dublă

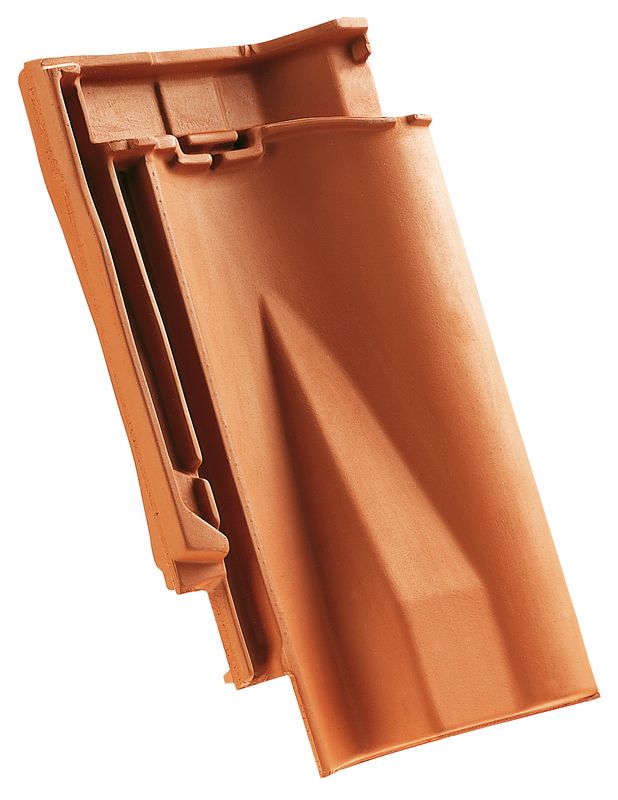

SIN Ţiglă de aerisire

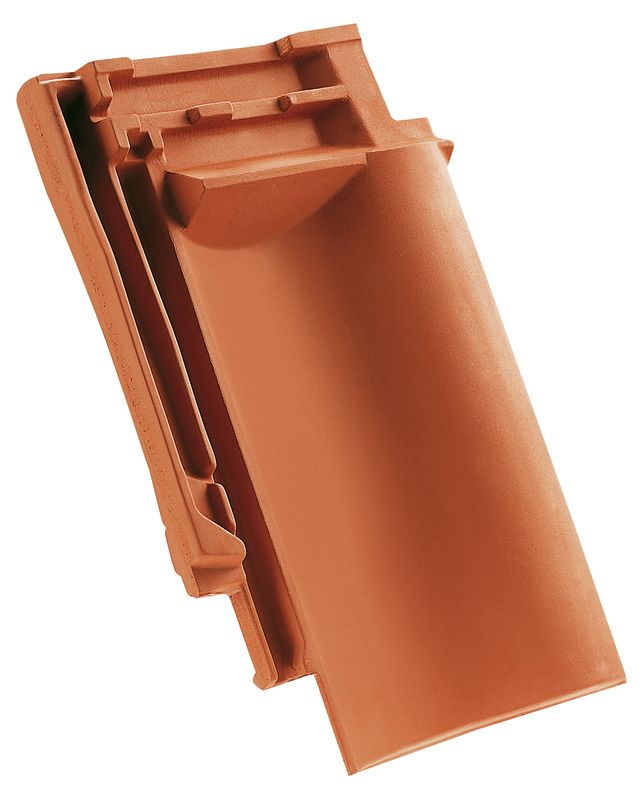

SIN Ţiglă de aerisire pentru conexiune la coamă

SIN Ţiglă 1/2 de aerisire pentru conexiune la coamă

SIN Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

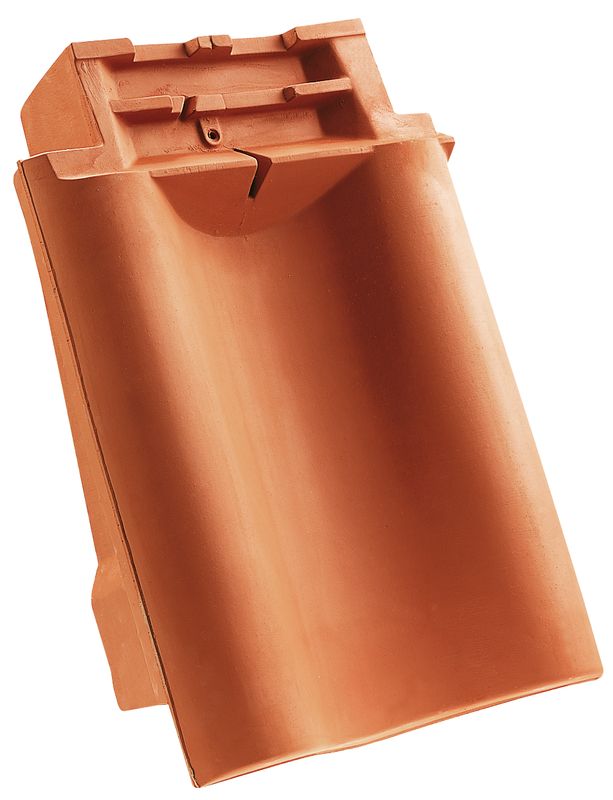

SIN Ţiglă laterală stânga de aerisire pentru conexiune la coamă

SIN Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

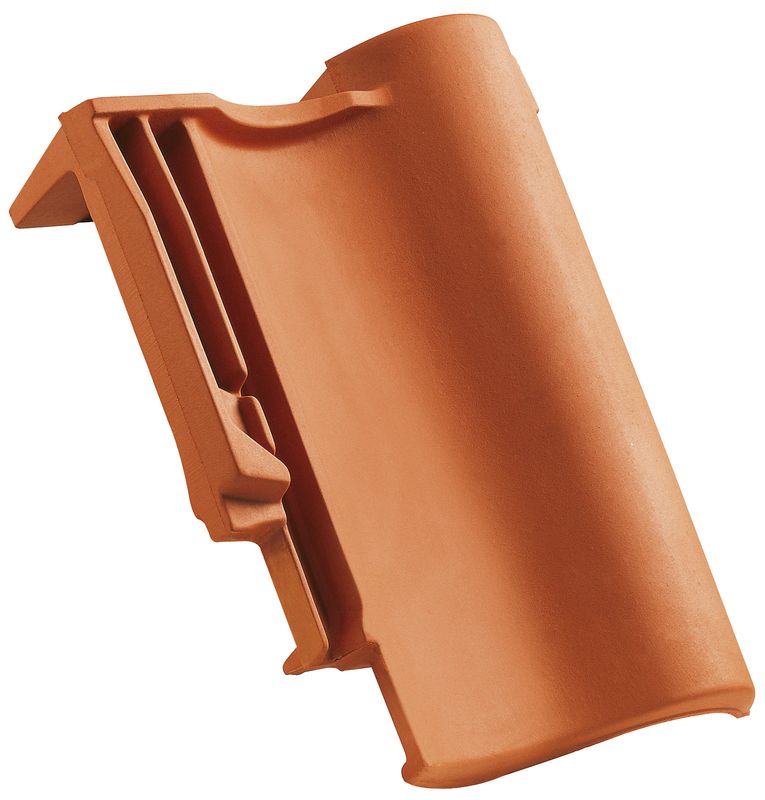

SIN Ţiglă cu versant presată

SIN Ţiglă laterală dreapta cu proeminenţa dublă presată

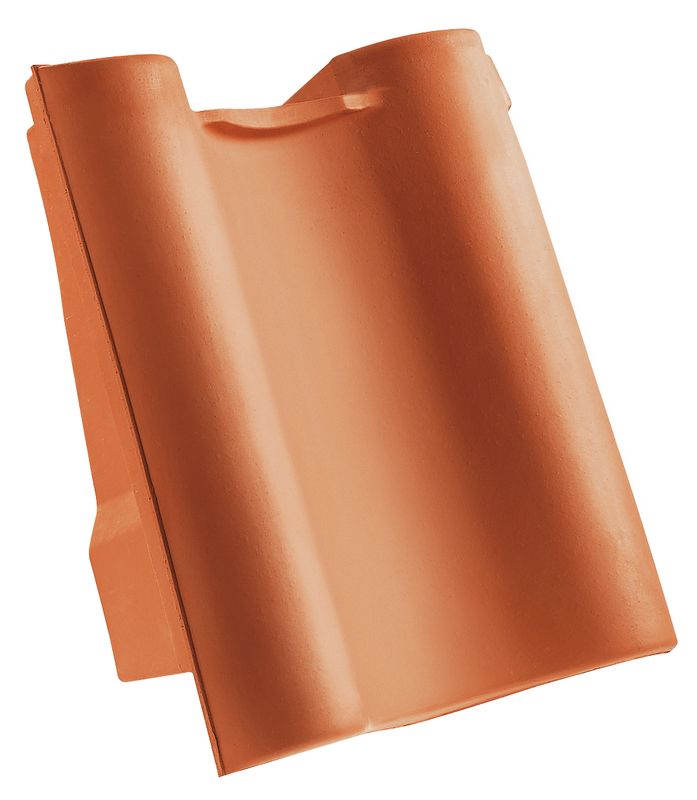

SIN Ţiglă laterală stânga cu proeminenţa dublă

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

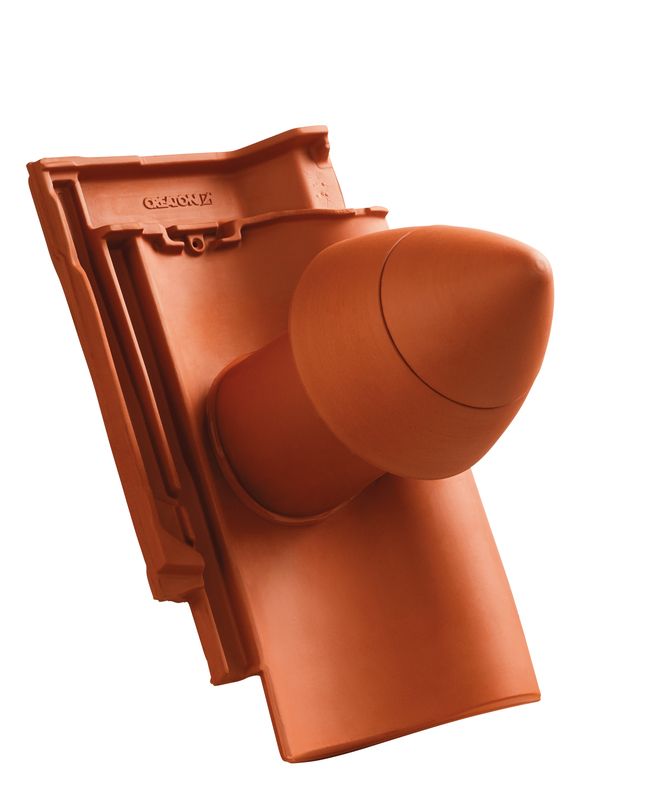

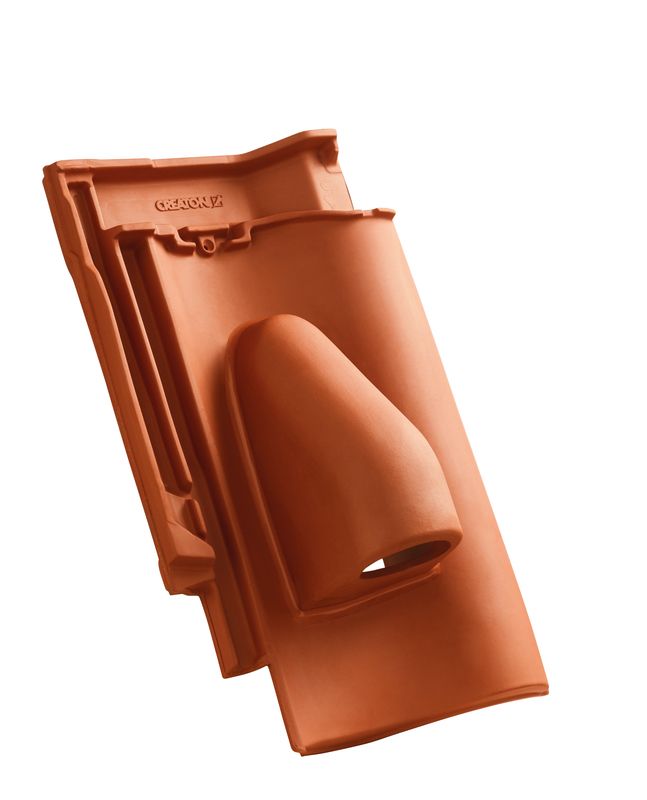

SIN. Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

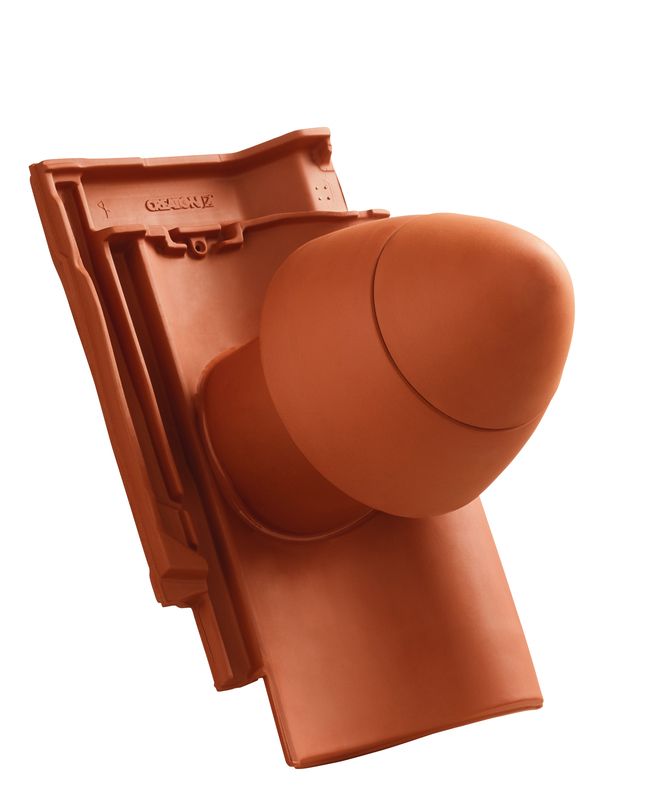

SIN. Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

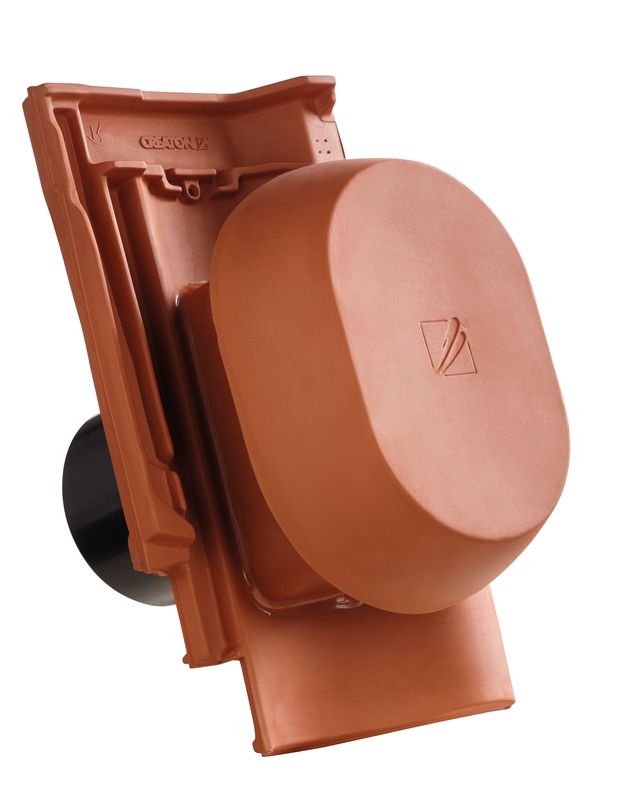

SIN. Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

SIN. Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

SIN Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

SIN Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

SIN Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

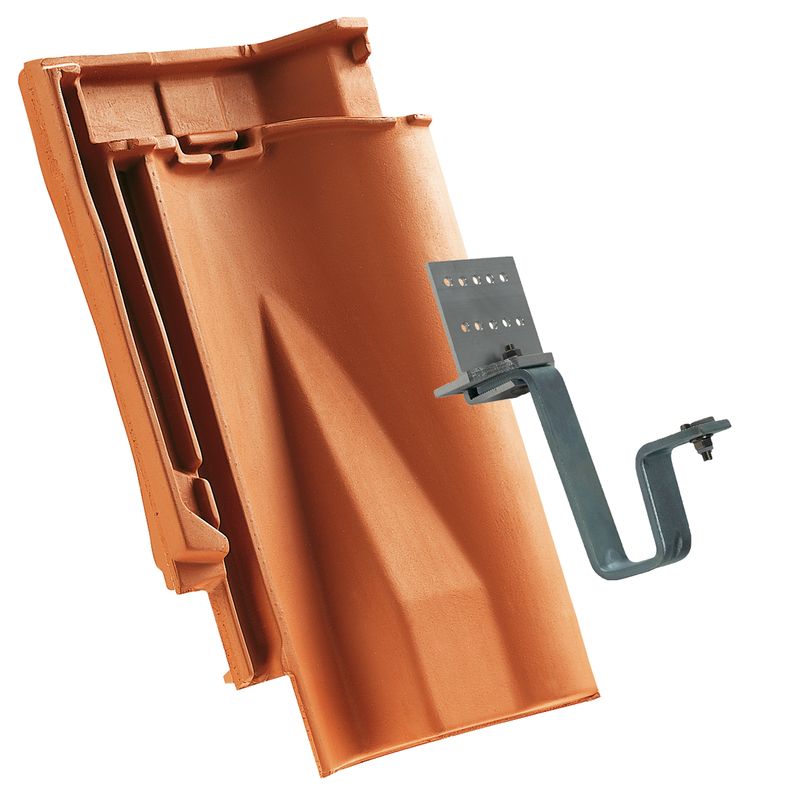

SIN. Ţiglă de prindere pentru consolă, din aluminiu colorat

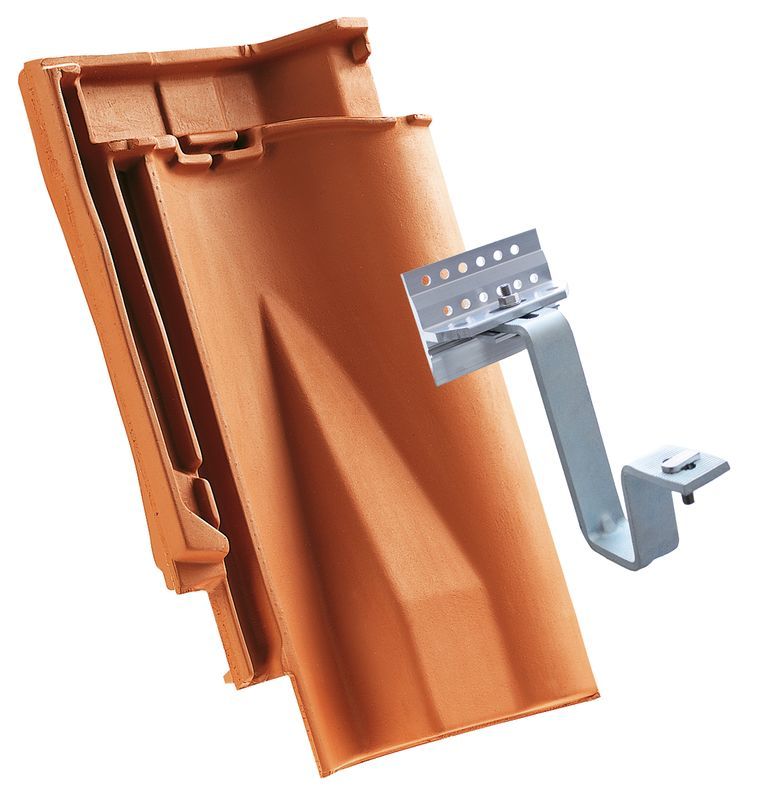

Consolă element solar

SIN Ţiglă solar pentru sipca 30 mm

SIN Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

SIN Ţiglă transparentă (acril)

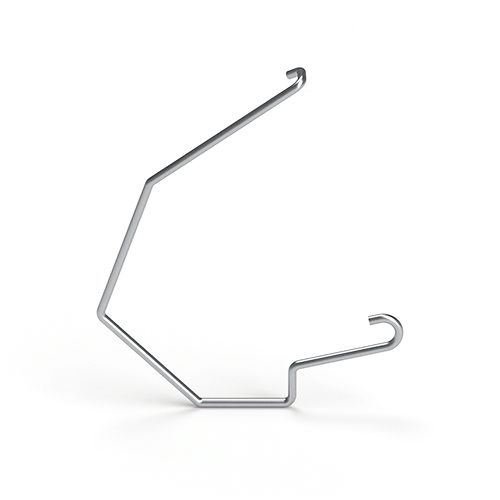

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (SIN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (SIN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (SIN)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (SIN)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 50 mm

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

NOBLESSE,colecţia culori speciale, Ţiglă pentru conexiune la coamă

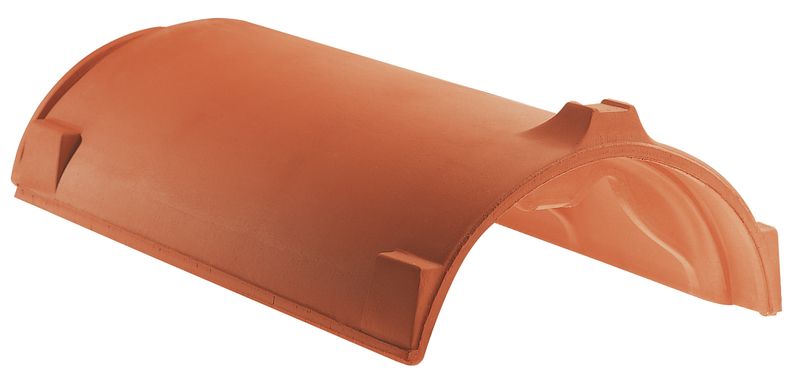

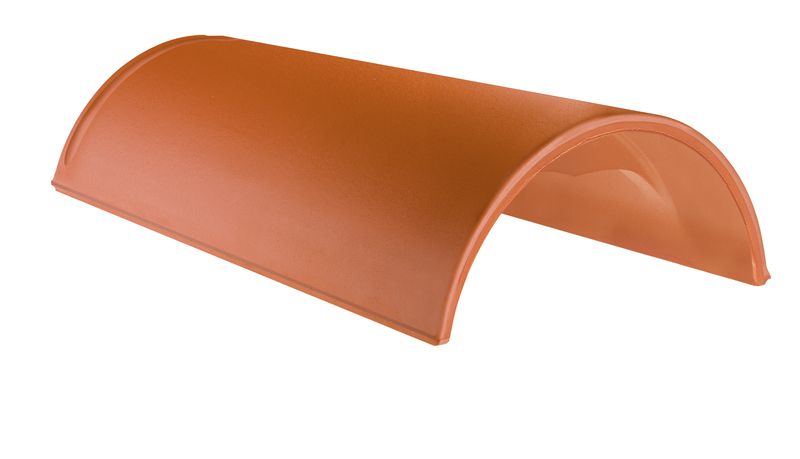

GOG Ţiglă de coamă PF

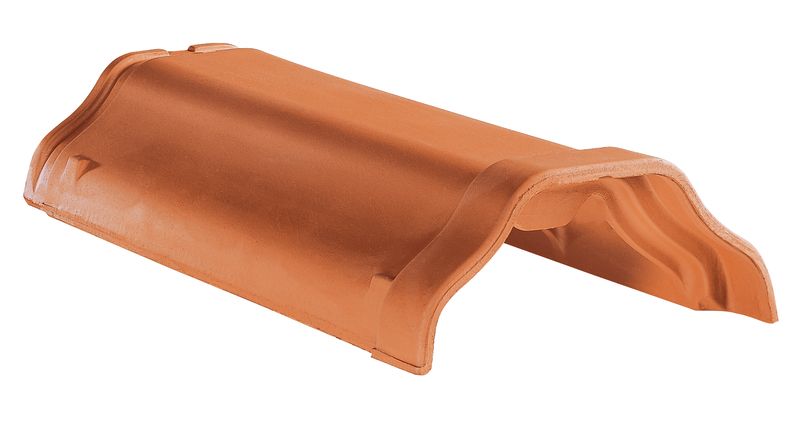

GOG Ţiglă de coamă PR

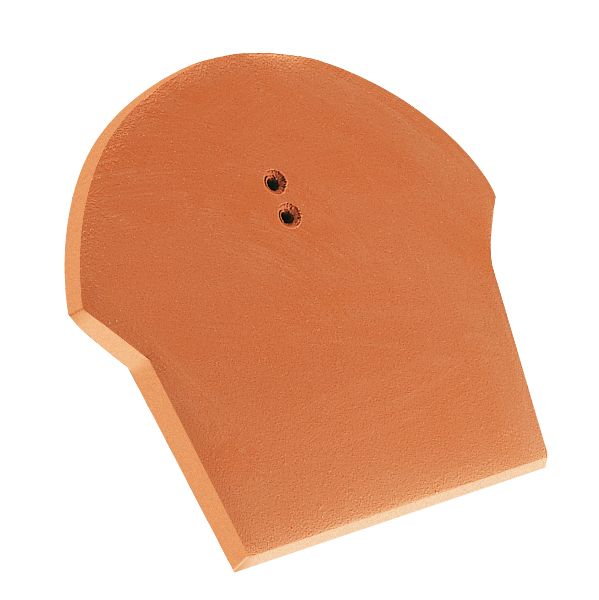

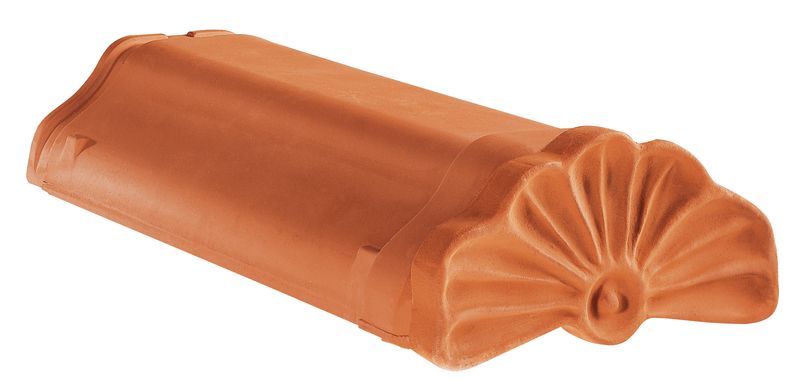

GOG Element ceramic început/final de coamă PF

AMBIENTE Ţiglă de aerisire pentru conexiune la coamă,decupaj segment

AMBIENTE Ţiglă de aerisire pentru streaşină, decupaj segment

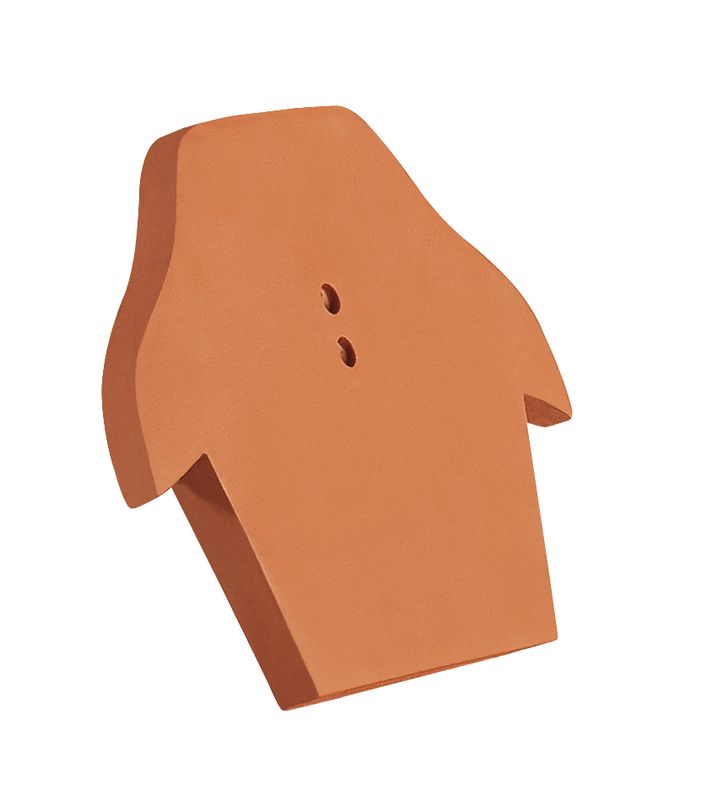

GOG Element ceramic funcţional început/final de coamă PR

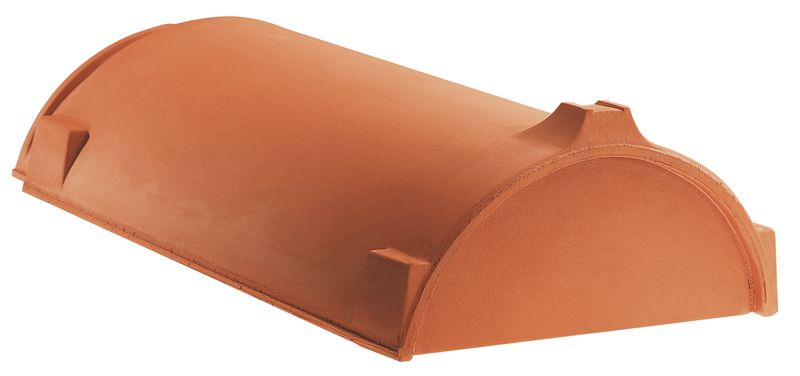

GOG început de coamă ceramică PF

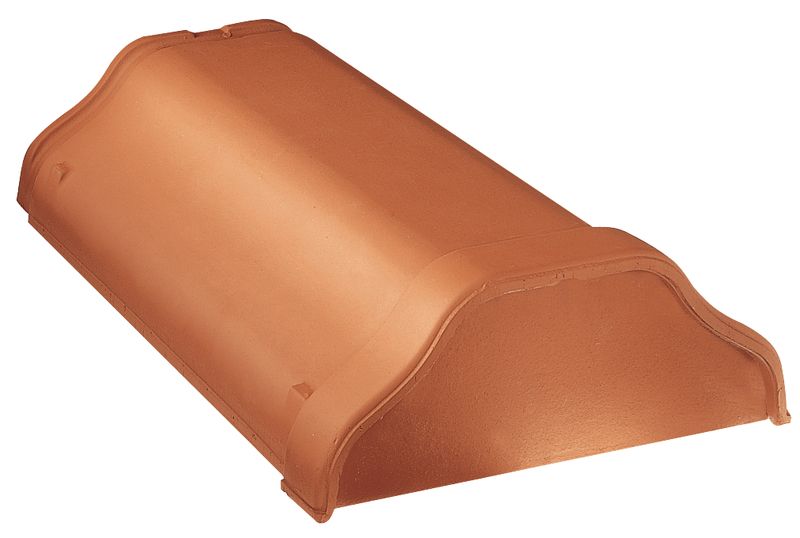

GOG început de coamă ceramică PR

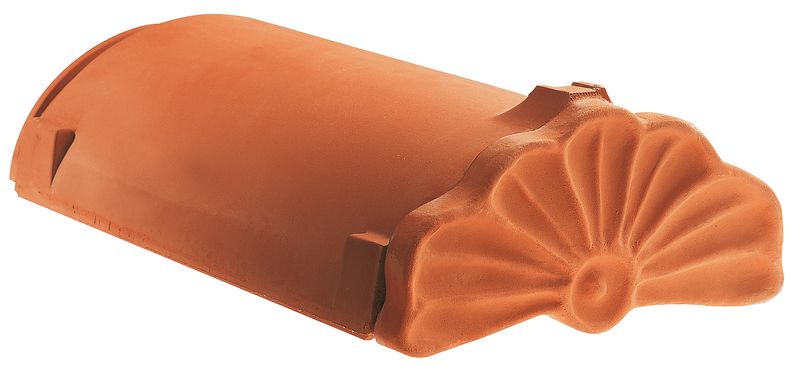

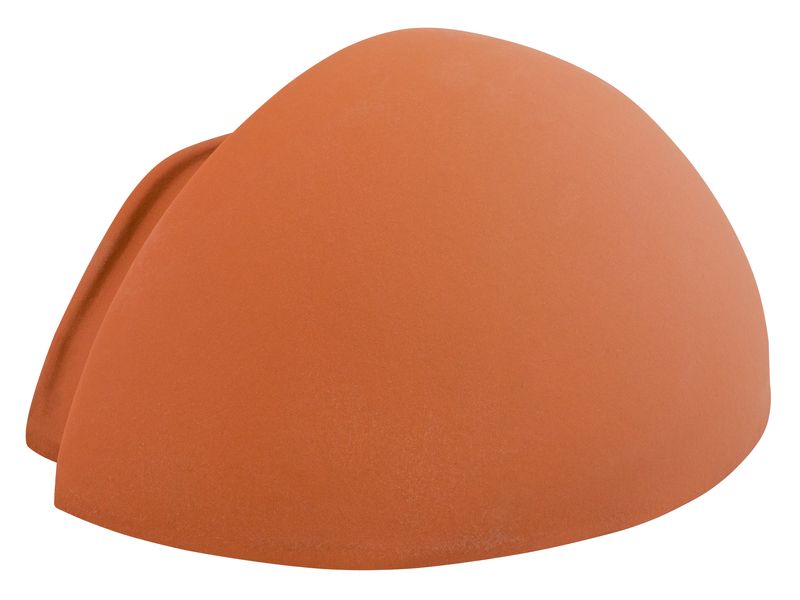

GOG început de coamă ceramică rotund PF

GOG început de coamă ceramică PF

GOG Ramificaţie în 3 axe PF

GOG Ramificaţie în 4 axe PF

Clemă din aluminiu pentru coamă PR

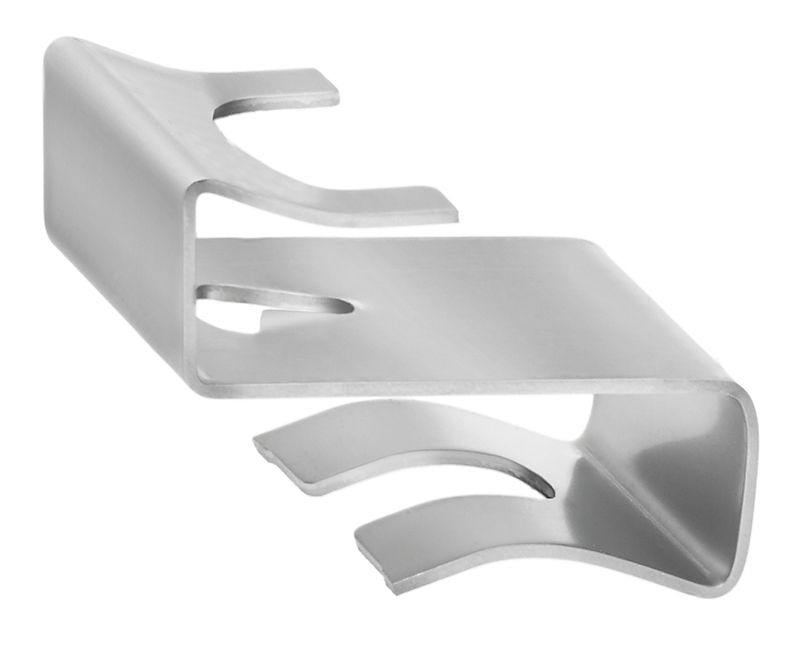

FIRSTFIX clemă coamă inox PR

GOG început de coamă ceramică PR

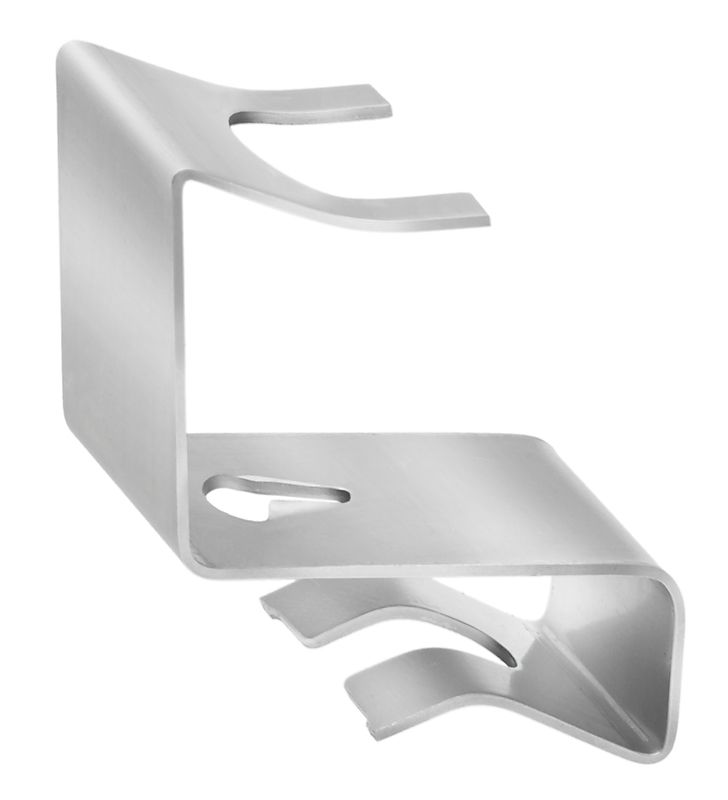

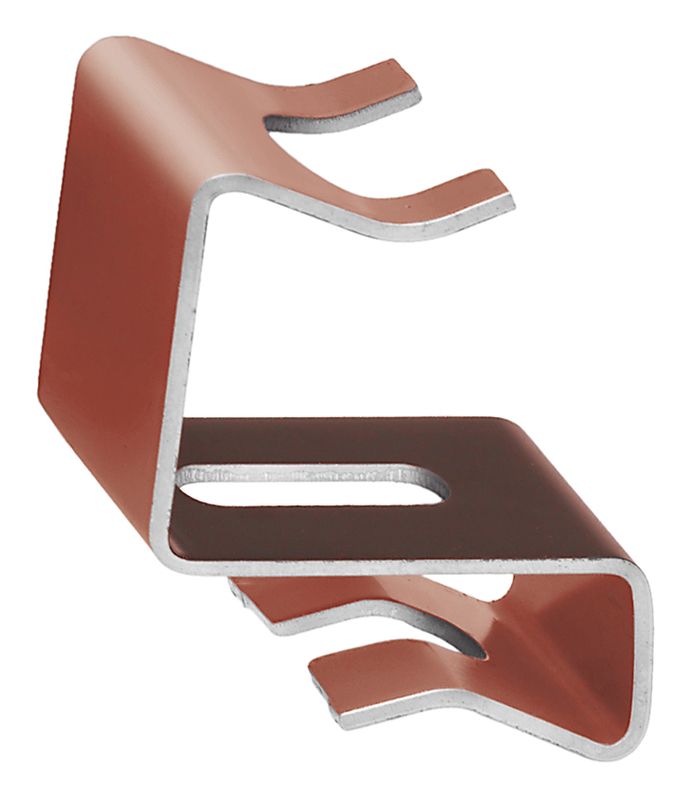

Clemă din aluminiu pentru coamă PF

FIRSTFIX clemă din inox PF

GOG Ţiglă de coamă PF

Clemă din aluminiu pentru coamă PF

FIRSTFIX clemă din inox PF

GOG început de coamă ceramică rotund PF

GOG Element ceramic început/final de coamă PF

FIRSTFIX sârmă pentru clemă coamă

FIRSTFIX set clemă

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Descarcari

Brosuri si documente
CAD

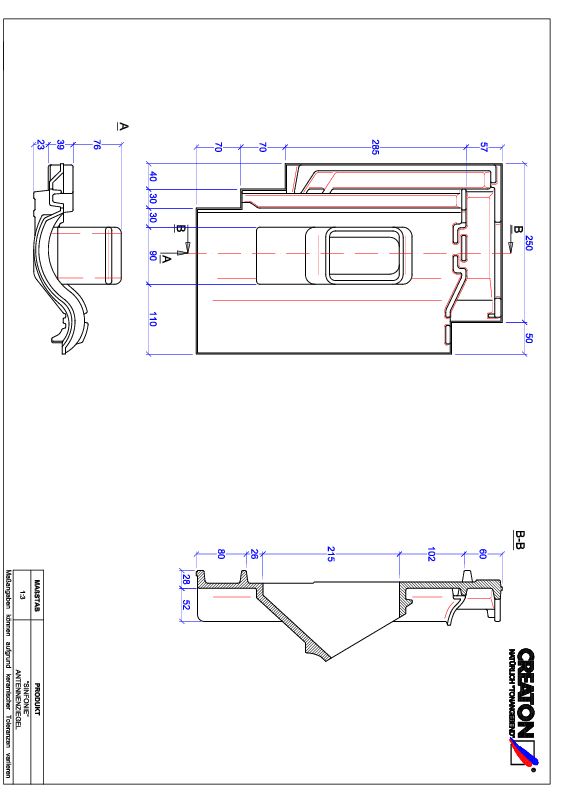

Fiser CAD produs SINFONIE Antenă ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 47 kB

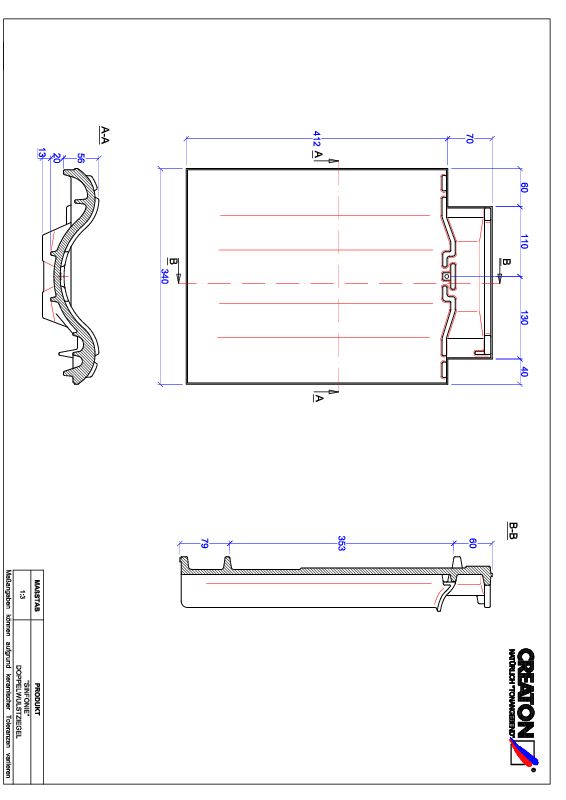

Fiser CAD produs SINFONIE Ţiglă cu proeminenta dublă DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 41 kB

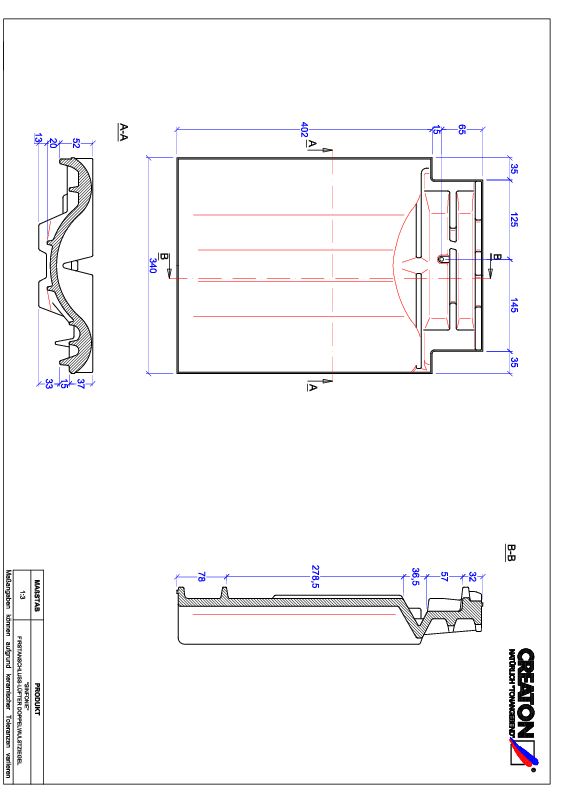

Fiser CAD produs SINFONIE Ţiglă cu proeminenţă pentru aerisire coamă FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 45 kB

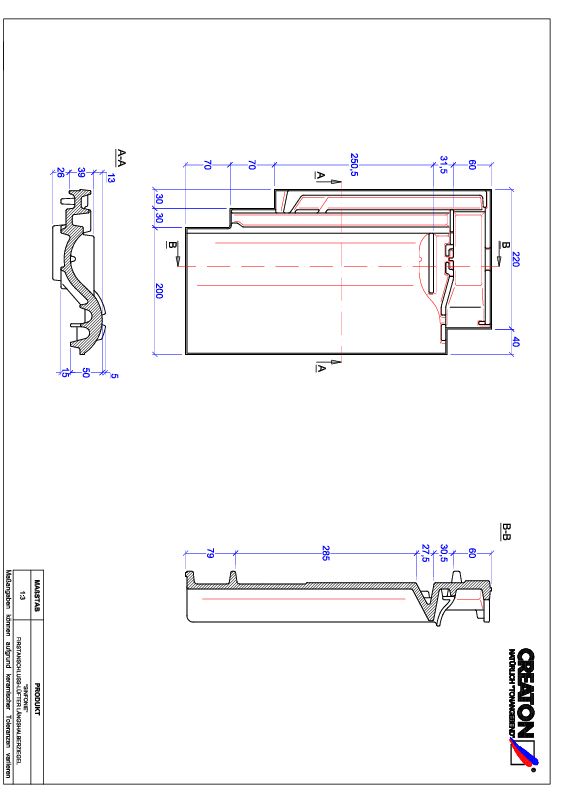

Fiser CAD produs SINFONIE Ţiglă 1/2 de aerisire pentru conexiune la coama FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 44 kB

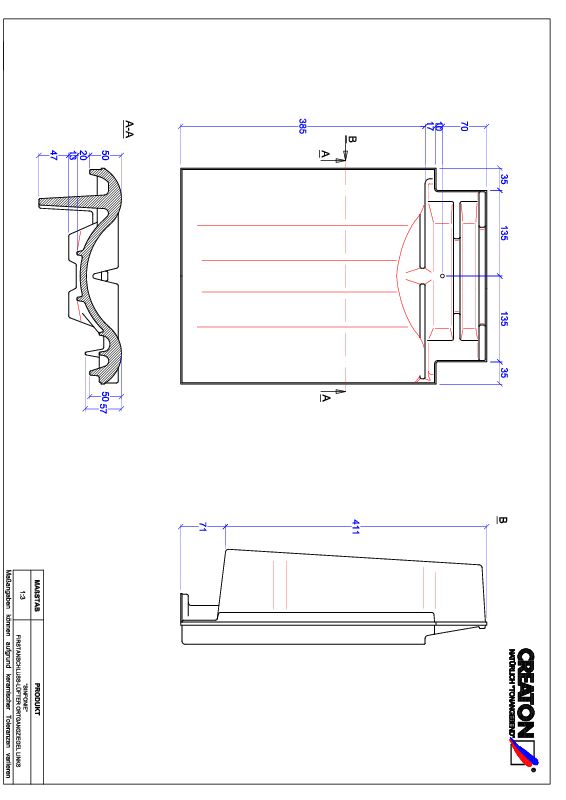

Fiser CAD produs SINFONIE Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 43 kB

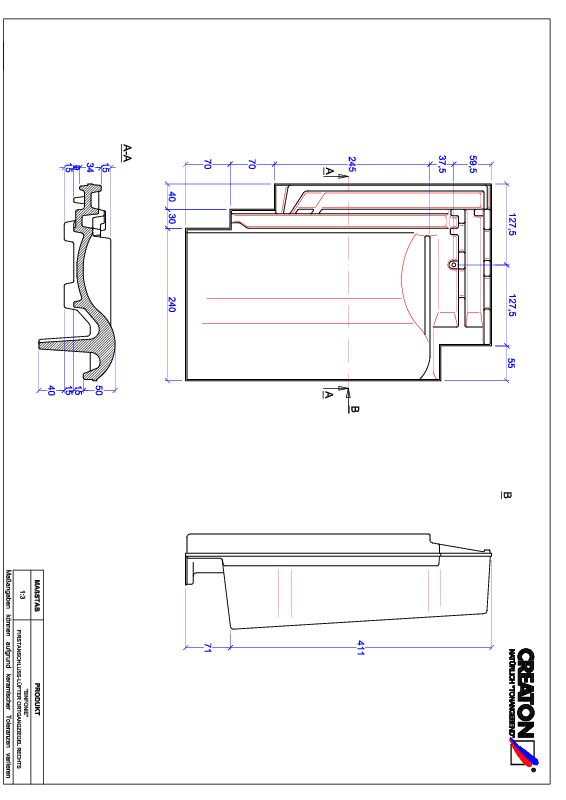

Fiser CAD produs SINFONIE Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 44 kB
Fiser CAD produs SINFONIE Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 45 kB

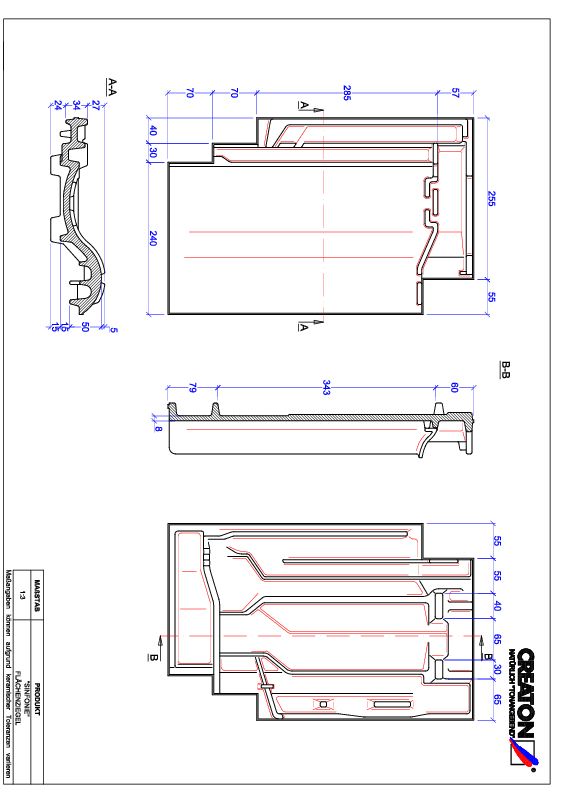

Fiser CAD produs SINFONIE Ţiglă de bază FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 59 kB

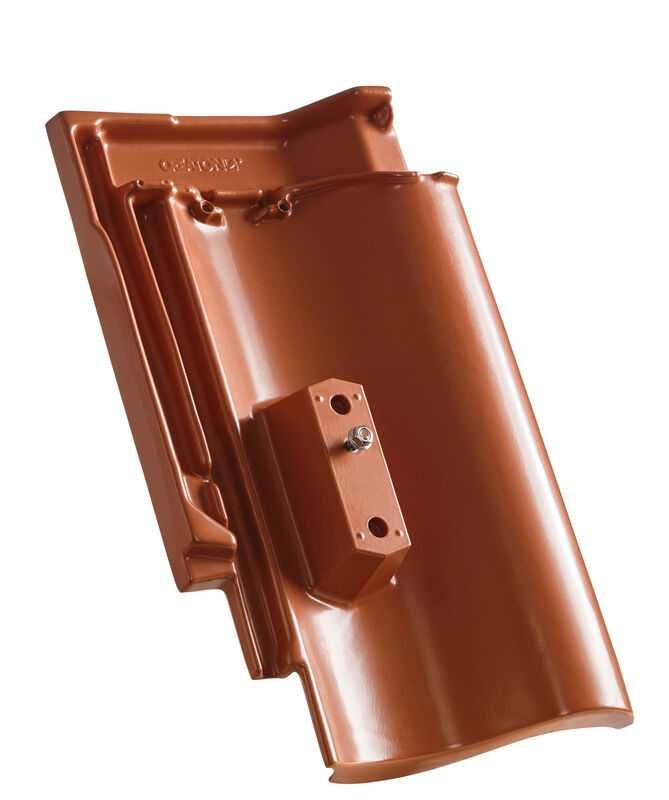

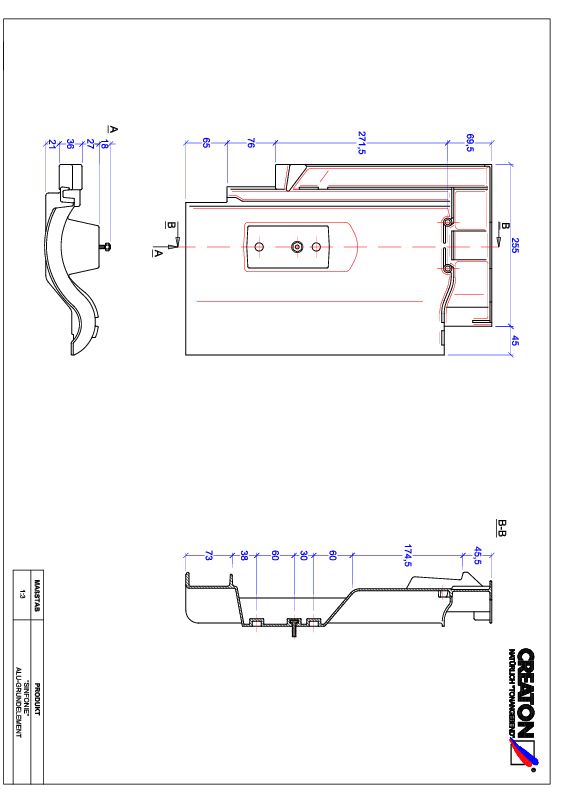

Fiser CAD produs SINFONIE Element aluminiu GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 41 kB

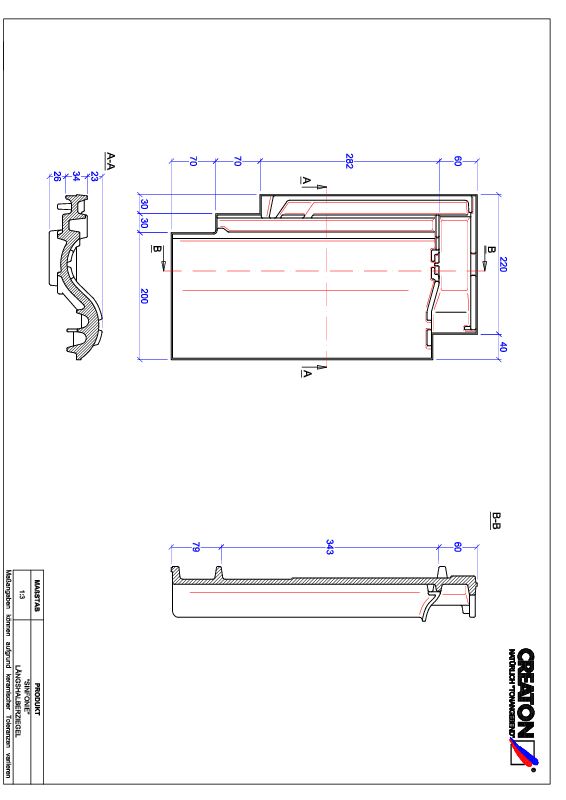

Fiser CAD produs SINFONIE Ţiglă 1/2 LH
pdf | 63 kB
dwg | 128 kB
jpeg | 42 kB

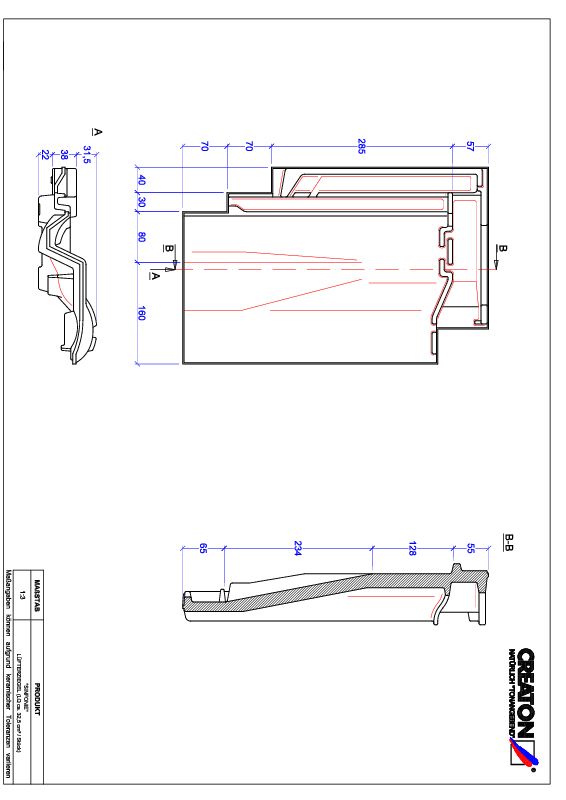

Fiser CAD produs SINFONIE Ţiglă de aerisire LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 44 kB

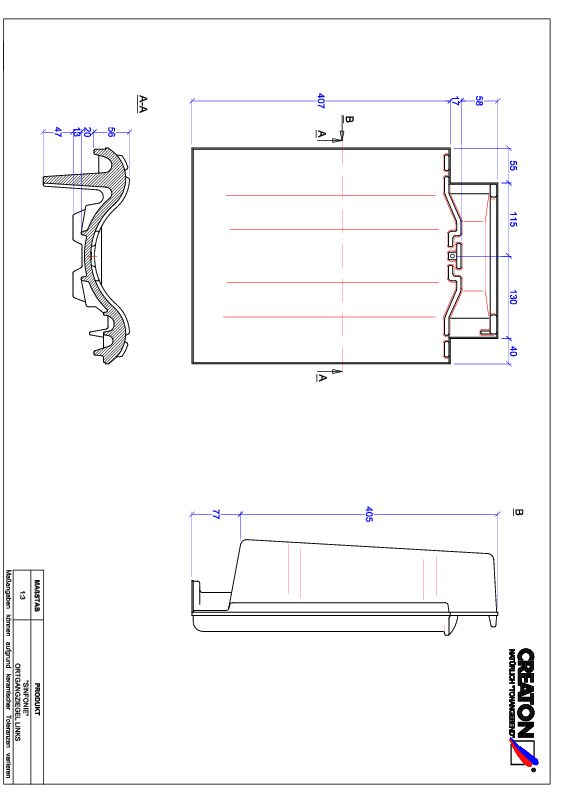

Fiser CAD produs SINFONIE laterală stânga OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 41 kB

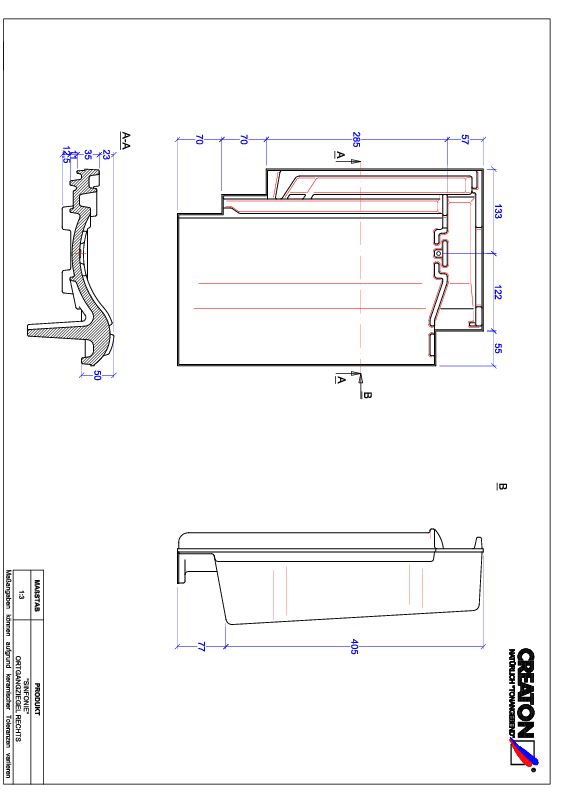

Fiser CAD produs SINFONIE laterală dreapta OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 42 kB

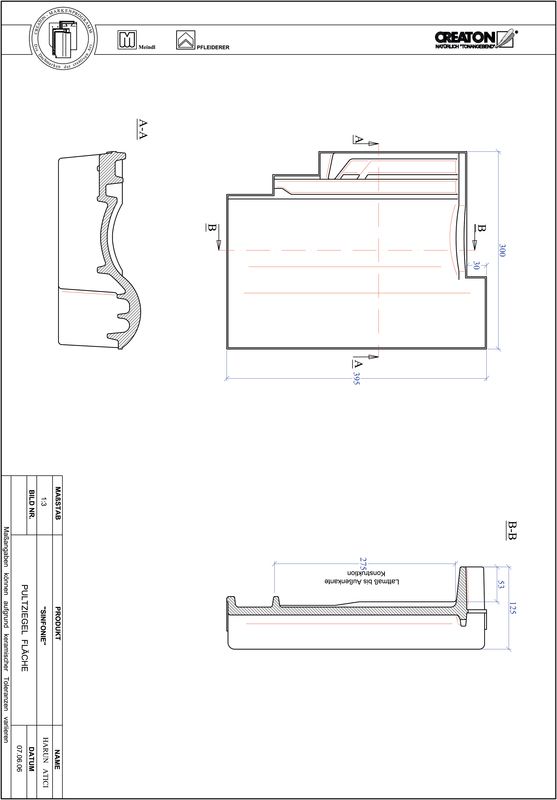

Fiser CAD produs SINFONIEŢiglă cu versant standard PULTFLA
pdf | 109 kB
image/jpeg | 39 kB
jpeg | 39 kB

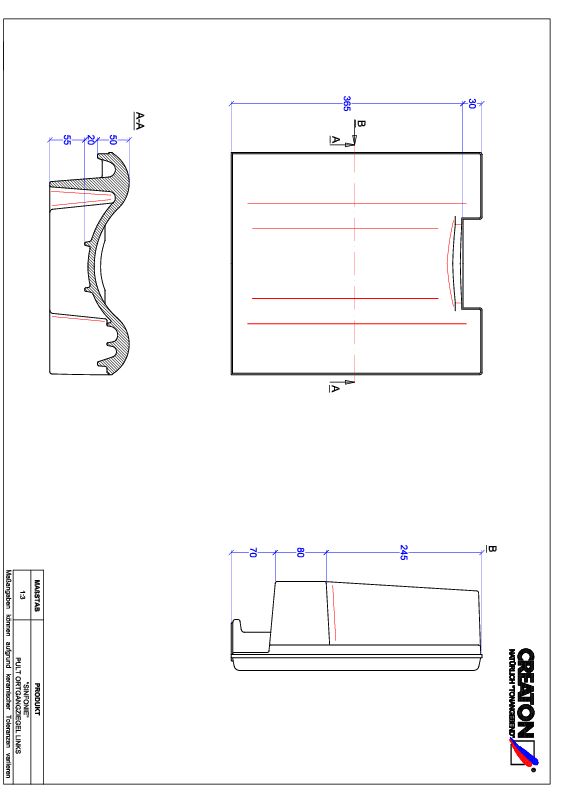

Fiser CAD produs SINFONIE Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 36 kB

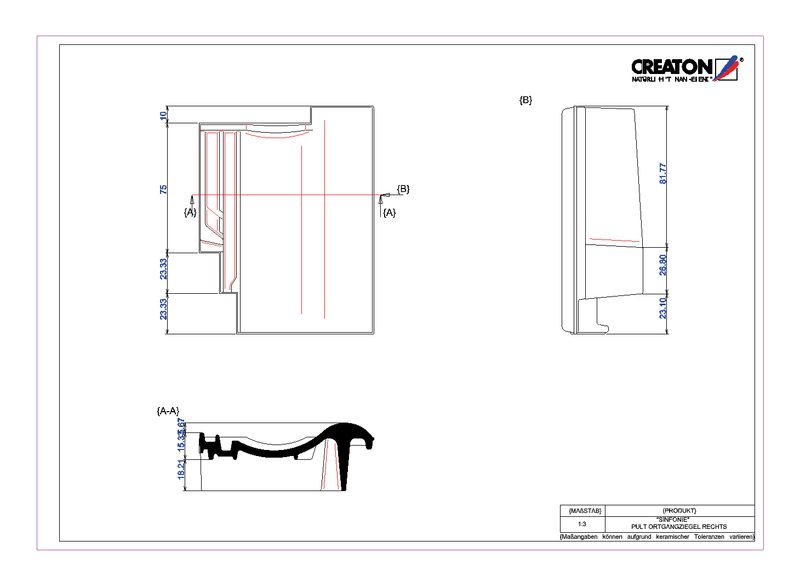

Fiser CAD produs SINFONIE Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 36 kB

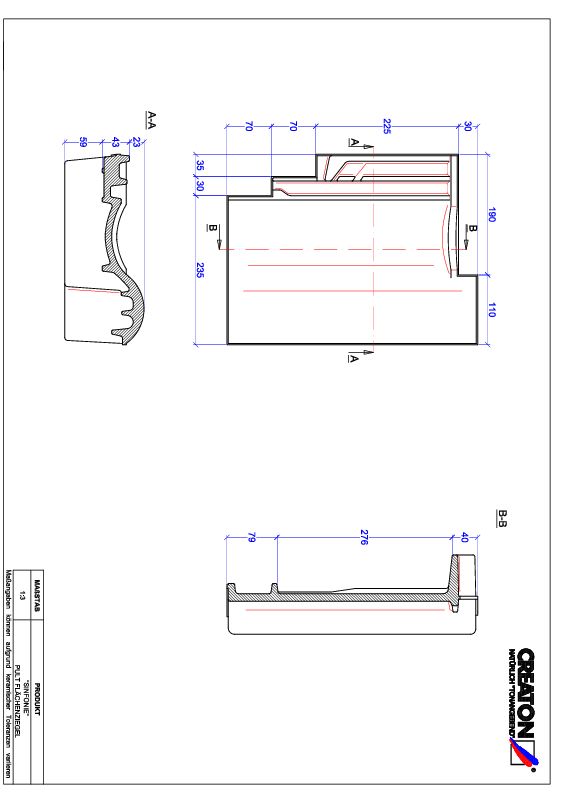

Fiser CAD produs SINFONIE Ţiglă cu versant standard PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 40 kB

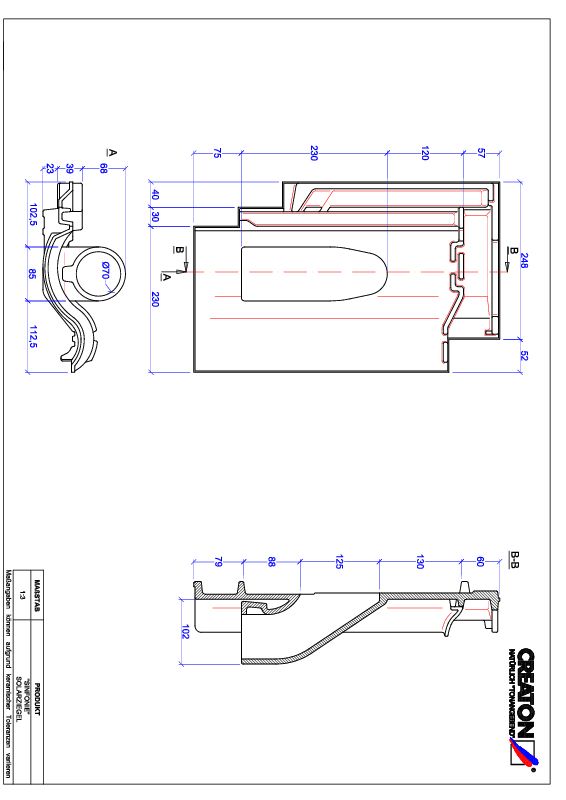

Fiser CAD produs SINFONIE Solar SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 47 kB

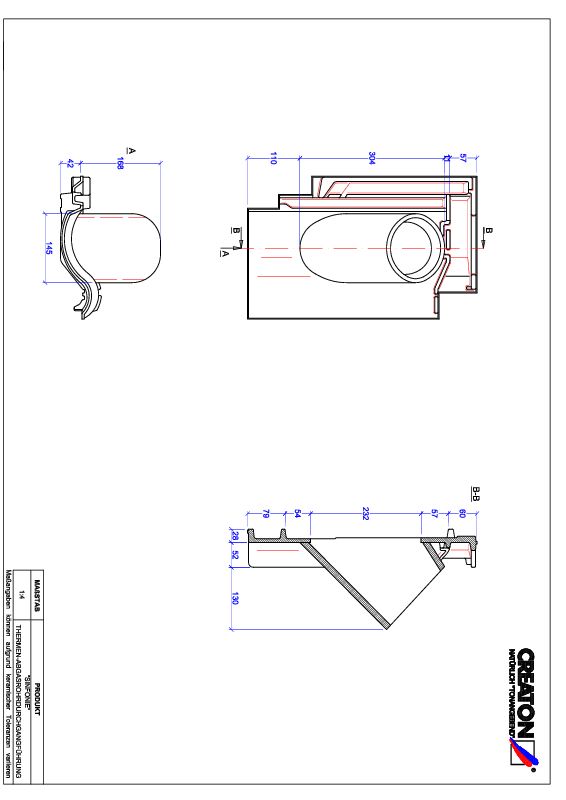

Fiser CAD produs SINFONIE Termal THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 38 kB

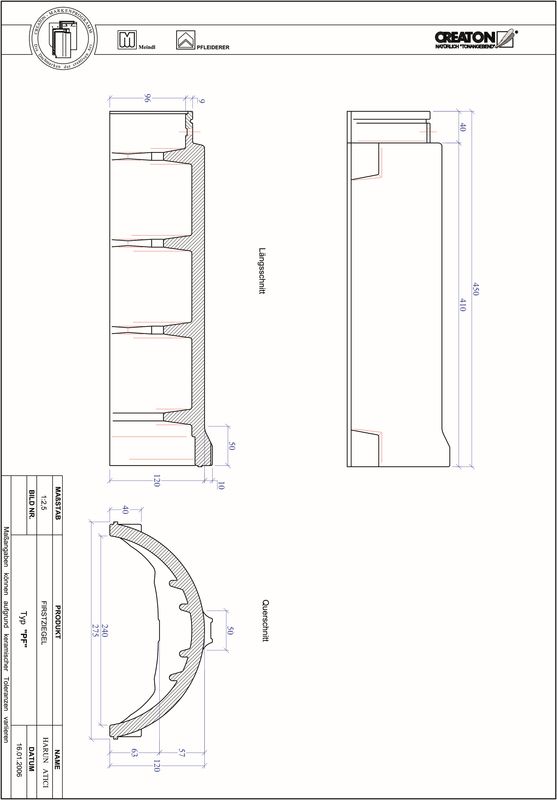

# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB

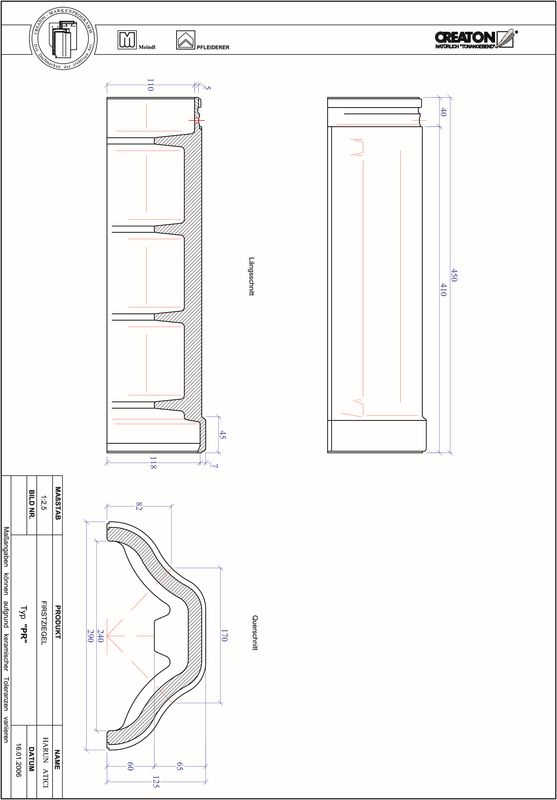

Fiser CAD produs Coamă gamă accesorii FIRST-PR
